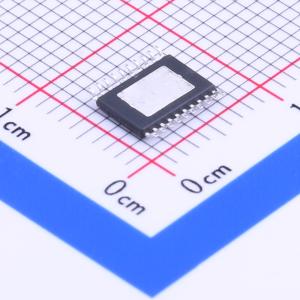

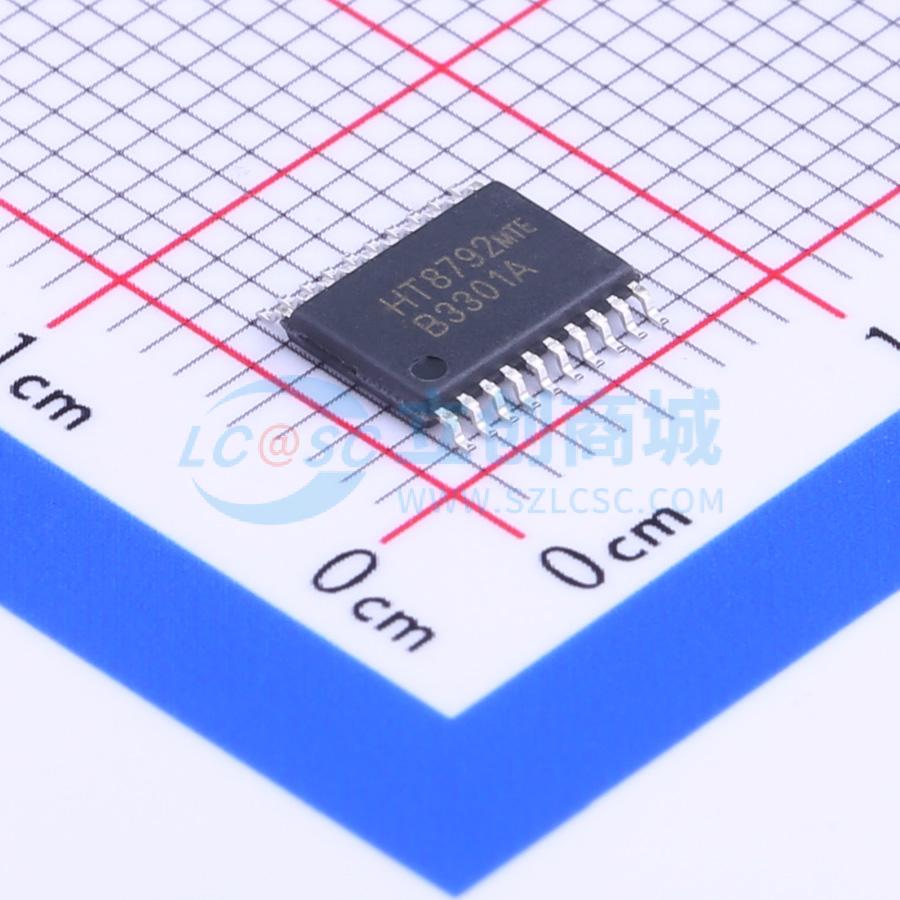

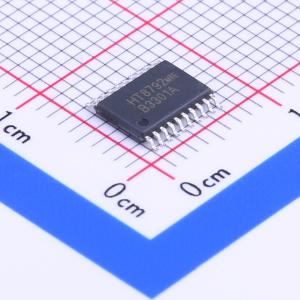

温馨提醒：图片仅供参考，商品以实物为准
HT8792
停产 3.5W单声道D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT8792
- 商品编号
- C130775
- 商品封装
- TSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 3.5Wx1@8Ω | |
| 工作电压 | 2.5V~5.5V |
商品概述
HT8792是一款内部集成32阶数字音量控制和BOOST升压模块的D类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值，即使是锂电池供电，在升压至7.0V时，10% THD+N，4Ω负载条件下，能连续输出6.5 W功率。其支持外部设置调节BOOST输出电压。 HT8792的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off模式。 HT8792具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。 HT8792内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。 此外，HT8792内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
商品特性
- 防削顶失真功能(Anti-Clipping Function, ACF)
- 免滤波器数字调制，直接驱动扬声器
- 输出功率6.5 W (VBAT = 4.2V, PVDD = 7.0V, RL = 4Ω, THD+N = 10%)；8.0 W (VBAT = 4.2V, PVDD = 7.0V, RL = 3Ω, THD+N = 10%)；3.5 W (VBAT = 4.2V, PVDD = 7.0V, RL = 8Ω, THD+N = 10%)
- 电源 - 升压输入VBAT：2.5V至5.5V；升压输出PVDD：VBAT至7.0V
- BOOST输出电压可调
- AB/D类可切换
- 32阶数字音量控制
- 保护功能:过流/过热/欠压异常保护功能
- 无铅封装，TSSOP20L - PP
应用领域
- 蓝牙音箱
- 便携式音箱
- 2.1声道小音箱
- 扩音器
- iphone/ipod/ipod docking
- MP4, 导航仪
- 平板电脑，笔记本电脑
- 智能手机
- 小尺寸LCD电视/监视器
- 便携式游戏机
