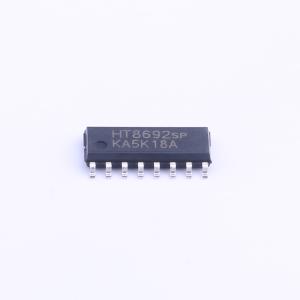

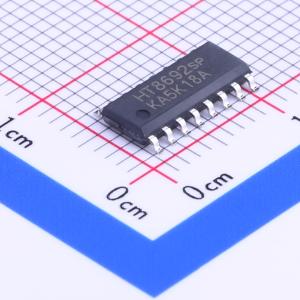

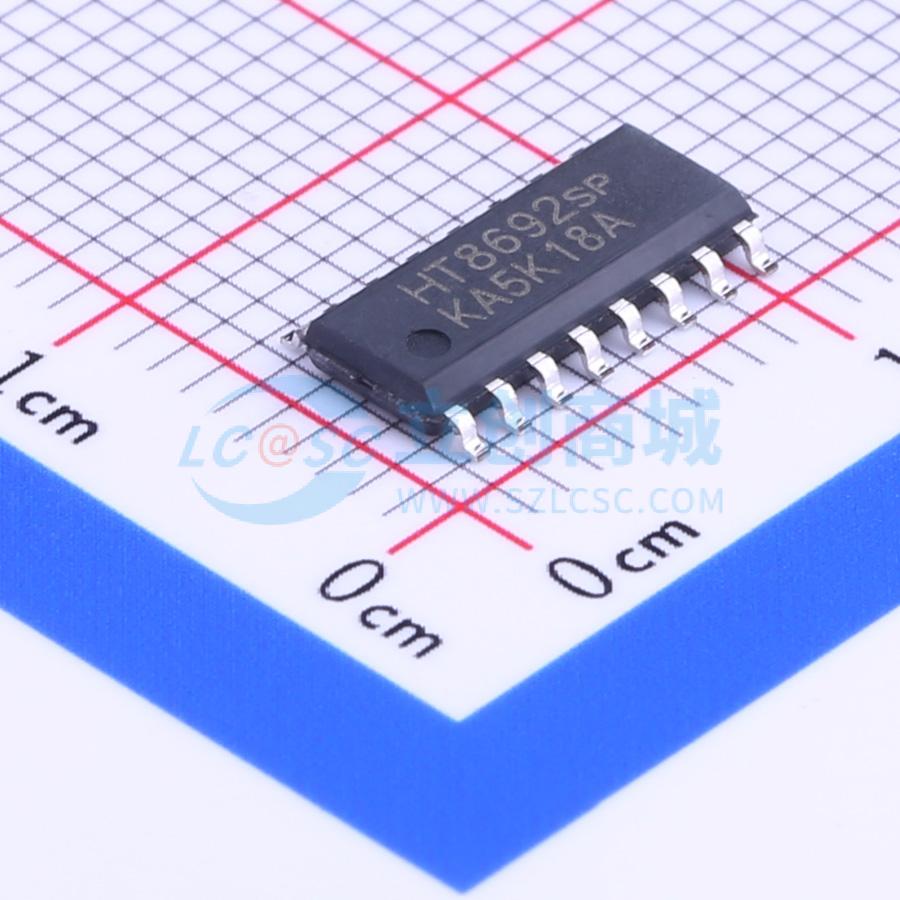

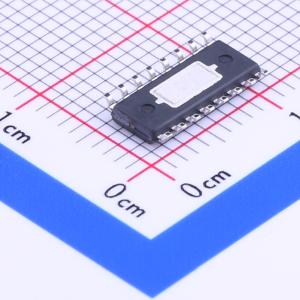

HT8692
停产 3.5W单声道D, AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置BOOST升压、防破音、AB/D类切换、单声道功率放大器
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT8692
- 商品编号
- C130774
- 商品封装
- SOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.5Wx1@8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | - | |
| 工作温度 | - |
商品概述
HT8692将升压转换器与无滤波器立体声D类音频功率放大器集成在一起，当由升压至7.0V的锂电池电压供电时，可为4Ω扬声器提供6.5W的连续功率，为3Ω扬声器提供8.0W的连续功率。同时，升压输出电压可调。 HT8692具备防削波功能（ACF），该功能可检测因输入信号过大导致的输出信号削波，并自动抑制输出信号削波。此外，ACF功能还能适应因电池供电电压下降而导致的输出削波。它能显著提升音质，带来非常舒适的音乐享受，并保护扬声器免受过载损坏。它还提供ACF关闭模式。 HT8692也支持AB类放大器模式。一旦D类和升压转换器产生的电磁干扰成为令人困扰的问题，HT8692可切换至AB类模式。 HT8692拥有无滤波器调制电路，可直接驱动扬声器，同时实现低失真和低噪声特性。由于无需滤波器，在便携式应用中可采用外部元件更少的电路设计。 HT8692具备独立的关断功能，可将待机时的功耗降至最低，还具备静音功能。在保护功能方面，还配备了扬声器输出端过流保护功能、过温保护功能和低电源电压故障预防功能。
商品特性
- 防削波功能（ACF）
- 无滤波器调制，无需输出滤波器
- 输出功率：6.5W（VBAT = 4.2V，PVDD = 7.0V，RL = 4Ω，THD+N = 10%）；8.0W（VBAT = 4.2V，PVDD = 7.0V，RL = 3Ω，THD+N = 10%）；3.5W（VBAT = 4.2V，PVDD = 7.0V，RL = 8Ω，THD+N = 10%）
- 电源 - 升压输入VBAT：2.5V至5.5V - 升压输出PVDD：VBAT至7.5V
- 升压输出电压可调
- AB类/D类
- 包含过流保护、热保护、低电压故障预防功能
- 无铅封装，SOP16L - PP/SOP16L
应用领域
- 蓝牙音箱
- 便携式音箱
- 2.1声道音箱
- 扩音器
- 苹果手机/苹果音乐播放器/苹果音乐播放器基座
- MP4/ GPS
- 平板电脑/笔记本电脑
- 智能手机
- 液晶电视/显示器
- 便携式游戏机
