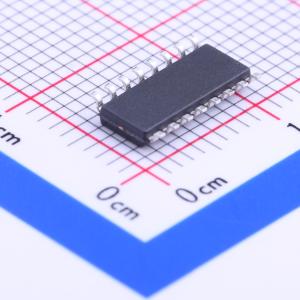

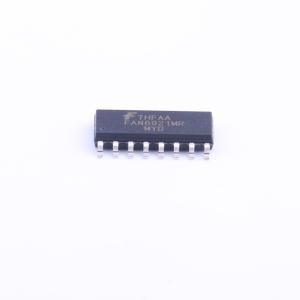

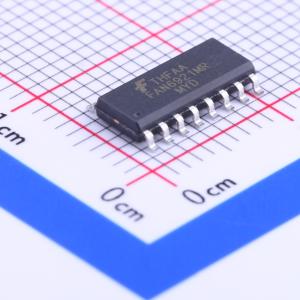

FAN6921MRMY

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高度集成的FAN6921MR将功率因数校正（PFC）控制器和准谐振PWM控制器相结合。集成化设计降低了成本，减少了外部元件数量。对于PFC，FAN6921MR采用受控导通时间技术，提供稳定的直流输出电压并实现自然功率因数校正。凭借创新的THD优化器，FAN6921MR可减少过零期间的输入电流失真，改善THD性能。对于PWM，FAN6921MR具备多种功能以提升电源系统性能：谷底检测、绿色模式运行、高低线过功率补偿。FAN6921MR还提供多种保护功能：二次侧开环和过流自动恢复保护、外部锁存触发、通过RT引脚和外部NTC电阻实现的可调过温保护、内部过温关断、VDD引脚过压保护、用于输出过压保护的DET引脚过压保护，以及用于交流输入电压欠压保护的欠压/欠压恢复保护。FAN6921MR控制器采用16引脚小外形封装（SOP）。
品牌名称: onsemi(安森美)
商品型号: FAN6921MRMY
商品编号: C124450
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

高度集成的FAN6921MR将功率因数校正（PFC）控制器和准谐振PWM控制器相结合。集成化设计降低了成本，减少了外部元件数量。

对于PFC，FAN6921MR采用受控导通时间技术，提供稳定的直流输出电压并实现自然功率因数校正。凭借创新的THD优化器，FAN6921MR可减少过零期间的输入电流失真，改善THD性能。

对于PWM，FAN6921MR具备多种功能以提升电源系统性能：谷底检测、绿色模式运行、高低线过功率补偿。FAN6921MR还提供多种保护功能：二次侧开环和过流自动恢复保护、外部锁存触发、通过RT引脚和外部NTC电阻实现的可调过温保护、内部过温关断、VDD引脚过压保护、用于输出过压保护的DET引脚过压保护，以及用于交流输入电压欠压保护的欠压/欠压恢复保护。

FAN6921MR控制器采用16引脚小外形封装（SOP）。

商品特性

集成PFC和反激式控制器
临界模式PFC控制器
PFC级零电流检测
PWM级准谐振运行
QR PWM级内部最小关断时间8 µs
PWM内部10 ms软启动
欠压保护
高低线过功率补偿
自动恢复过流保护
自动恢复开环保护
外部锁存触发（RT引脚）
可调过温锁存（RT引脚）
VDD引脚和输出电压过压保护（锁存）
内部过温关断（140℃）

应用领域

交流/直流笔记本电脑适配器
开放式开关电源电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

其他推荐

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器+AC-DC控制器
	工作模式	QR；CRM

	属性	参数值
	工作电流	10mA
	工作温度	-40℃~+105℃
