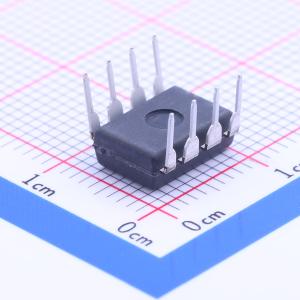

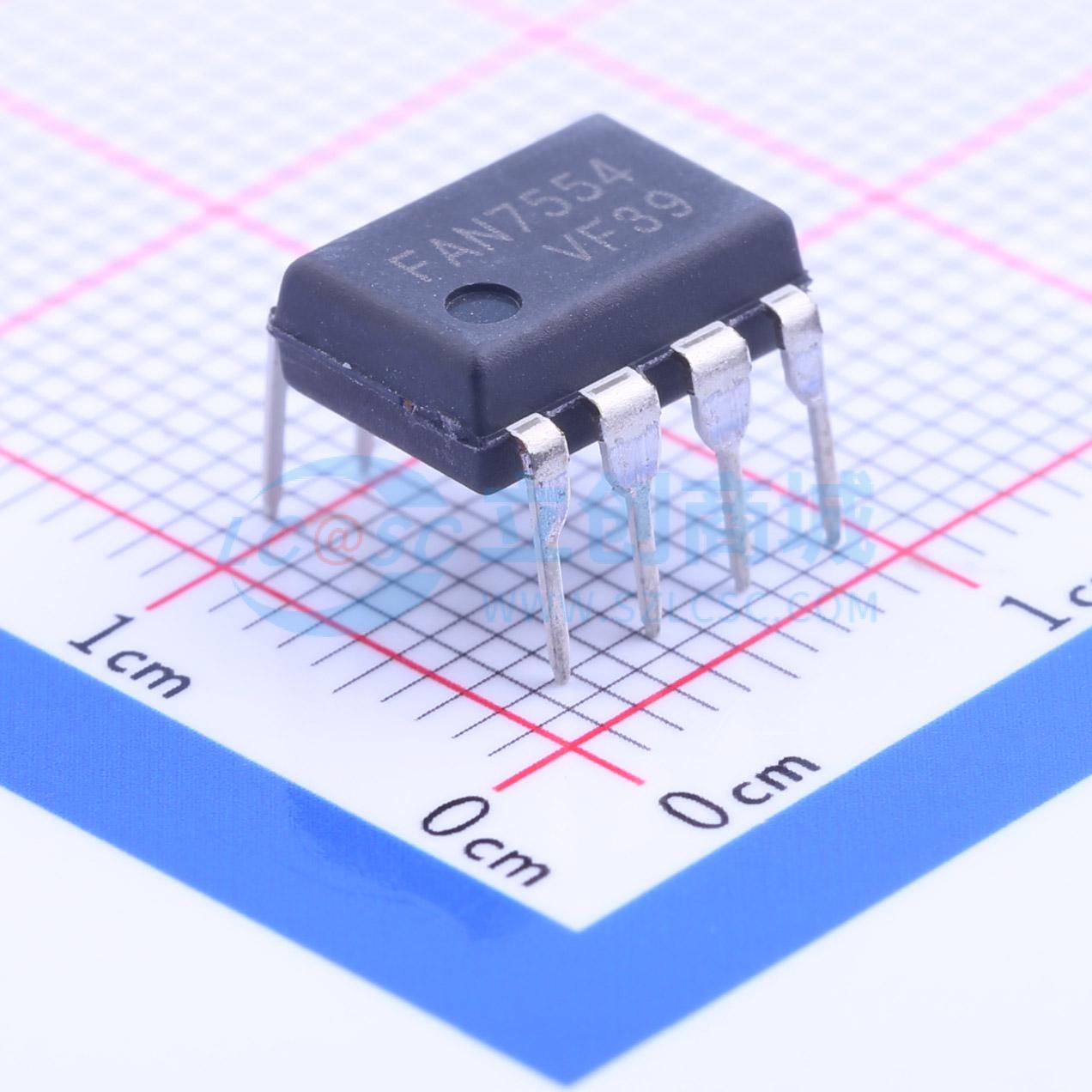

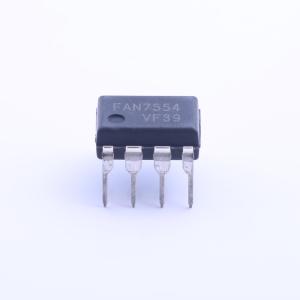

FAN7554

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: FAN7554
商品编号: C124452
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

商品概述

FAN7554是一款固定频率电流模式PWM控制器。它专为离线和DC - DC转换器应用而设计，所需外部元件极少。这些集成电路具备经过微调的振荡器，可实现精确的占空比控制、温度补偿基准、开/关控制、高增益误差放大器、电流检测比较器和大电流图腾柱输出。FAN7554拥有多种保护功能，如过载保护、过流保护和过压保护，还内置了自动重启电路。FAN7554采用8 - DIP封装。

商品特性

电流模式控制
逐脉冲电流限制
外部元件少
欠压锁定(UVLO)：9 V/15 V
待机电流：典型值100 μA
节能模式电流：典型值200 μA
工作电流：典型值7 mA
软启动
开/关控制
过载保护(OLP)
过压保护(OVP)
过流保护(OCP)
过流限制(OCL)
工作频率高达500 kHz
1 A图腾柱输出电流

应用领域

离线和DC - DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/管，最小起订量 1 个)

个

起订量：1 个3000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	9V~30V
	开关频率	500kHz

	属性	参数值
	最大占空比	95%
	拓扑结构	反激式；正激式
	工作温度	-25℃~+85℃@(Ta)
