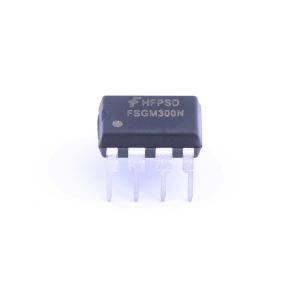

FSGM300N

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSGM300N 是一款集成的脉宽调制 (PWM) 控制器和 SenseFET，专门为离线开关模式电源 (SMPS) 而设计，且外部部件数量极小。该 PWM 控制器包括集成的固定频率振荡器、欠压锁定 (UVLO)、前缘间隔 (LEB)、优化的门极驱动器、内部软启动、用于回路补偿的温度补偿精确电流源，以及自我保护电路。与分立 MOSFET 和 PWM 控制器方案相比，FSGM 系列可以降低总成本、部件数量、尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件提供了适用于反激转换器成本高效设计的基本平台。
品牌名称: onsemi(安森美)
商品型号: FSGM300N
商品编号: C124455
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

商品概述

FSGM300N是一款集成了脉冲宽度调制（PWM）控制器和检测场效应晶体管（SenseFET）的器件，专为离线式开关模式电源（SMPS）设计，所需外部元件极少。PWM控制器集成了固定频率振荡器、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立MOSFET和PWM控制器解决方案相比，FSGM系列可降低总成本、减少元件数量、缩小尺寸并减轻重量，同时提高效率、生产率和系统可靠性。该器件为反激式转换器的低成本设计提供了一个基础平台。

商品特性

先进的突发模式操作，实现低待机功耗
随机频率波动，降低电磁干扰（EMI）
逐脉冲电流限制
多种保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞的内部热关断（TSD）、输出短路保护（OSP）以及带迟滞的欠压锁定（UVLO）
自动重启模式
内部启动电路
内部高压检测场效应晶体管：650V
内置软启动：15ms

应用领域

液晶显示器（LCD）监视器、机顶盒和DVD组合机的电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.7V~26V
	开关频率	67kHz
	最大占空比	77%

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	工作温度	-40℃~+125℃@(Tj)
	工作模式	PWM 调制
