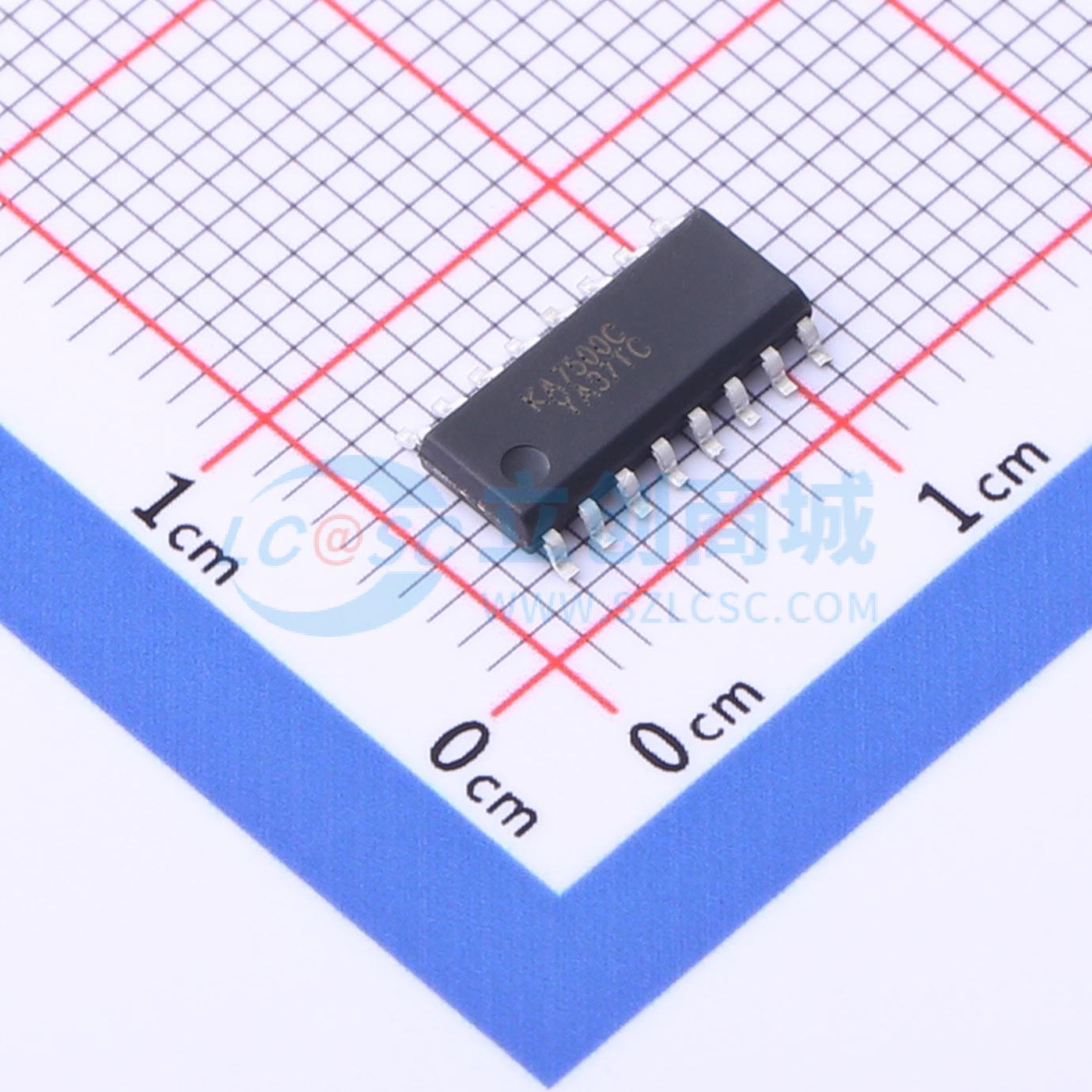

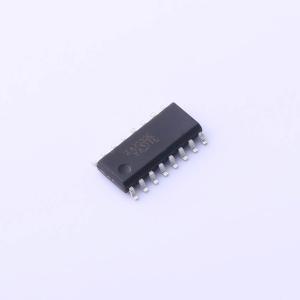

KA7500CDTF
开关电源（SMPS）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KA7500C用于脉宽调制开关稳压器的控制电路。KA7500C由5V基准电压电路、两个误差放大器、触发器、一个输出控制电路、一个PWM比较器、一个死区时间比较器和一个振荡器组成
- 品牌名称
- onsemi(安森美)
- 商品型号
- KA7500CDTF
- 商品编号
- C124458
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~200kHz | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 900mW | |
| 最大占空比 | 45% | |
| 工作温度 | -25℃~+85℃ |
商品概述
KA7500C用于脉宽调制开关稳压器的控制电路。KA7500C由5V基准电压电路、两个误差放大器、触发器、一个输出控制电路、一个PWM比较器、一个死区时间比较器和一个振荡器组成。 该器件可在1kHz至300kHz的开关频率下工作。通过微调，基准电压（VREF）的精度可提高至±1%，这能实现更好的输出电压调节。工作温度范围为-25℃至+85℃。
商品特性
- 内部稳压器提供稳定的5V基准电源，精度经微调可达±1%
- 未连接的输出TR可吸收或提供200mA电流
- 用于推挽或单端操作的输出控制
- 通过死区时间控制（引脚4）实现可变占空比
- 完整的PWM控制电路
- 具有主或从操作模式的片上振荡器
- 内部电路可防止任一输出端出现双脉冲
