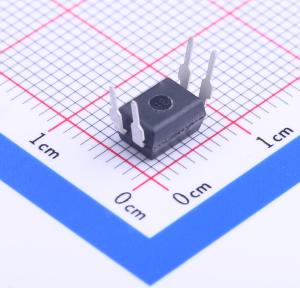

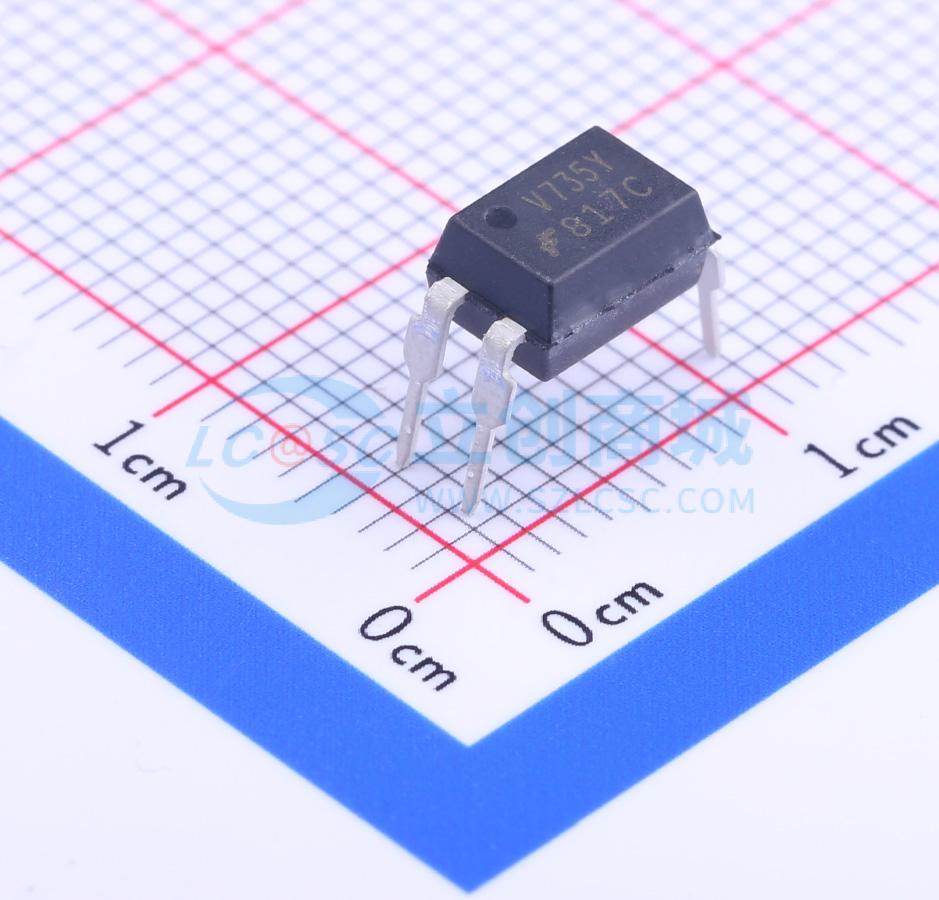

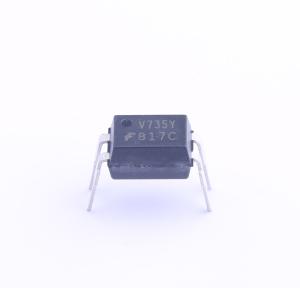

温馨提醒：图片仅供参考，商品以实物为准
FOD817C300
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FOD814 在 4 引脚双线内封装内包括两个砷化镓红外发光二极管，反相并联，驱动硅光电晶体管输出。FOD817 系列在 4 引脚双线内封装内包括一个砷化镓红外发光二极管，驱动硅光电晶体管。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FOD817C300
- 商品编号
- C124472
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
- 交流输入响应（FOD814）
- 选定组中的电流传输比：FOD814：20 - 300%；FOD817：50 - 600%；FOD814A：50–150%；FOD817A：80–160%；FOD817B：130 - 260%；FOD817C：200 - 400%；FOD817D：300 - 600%
- 保证最小集电极 - 发射极击穿电压（BVCEO）为70 V
- 安全与法规认证 – UL1577，5000 VACRMS 持续1分钟 – DIN EN/IEC60747-5-5
- FOD814由两个反向并联的砷化镓红外发光二极管组成，驱动一个采用4引脚双列直插式封装的硅光电晶体管输出。FOD817系列由一个砷化镓红外发光二极管驱动一个采用4引脚双列直插式封装的硅光电晶体管组成。
应用领域
- FOD814系列
- 交流线路监测器
- 极性未知的直流传感器
- 电话线接口
- FOD817系列
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
