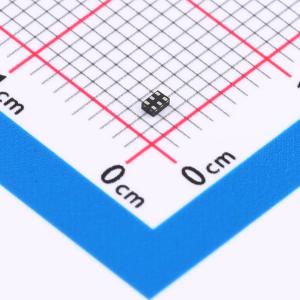

温馨提醒：图片仅供参考，商品以实物为准
FSA5157L6X
0.4Ω低电压SPDT模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品具有低导通电阻、低功耗，适用于电池供电应用。广泛用于手机和便携式媒体播放器等音频信号切换。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA5157L6X
- 商品编号
- C124470
- 商品封装
- UFDFN-6
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~4.3V | |
| 导通时间(ton) | 90ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 700mΩ | |
| 关闭时间(toff) | 55ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 90pF | |
| 带宽 | 80MHz |
商品概述
FSA5157是一款低导通电阻、低功耗的单刀双掷（SPDT）模拟开关。该产品专为手机和便携式媒体播放器等应用中的音频信号切换而设计。超低的0.4Ω阻抗、亚微安级的电流消耗以及1.65V至4.3V的工作电压范围，使其非常适合电池供电的应用。FSA5157还具备双向操作和先断后通功能。该器件在1.8V、2.5V和3.3V电压下的工作性能均有完整的规格说明。 越来越多的应用要求施加到选择输入端的电压低于所施加的VCC电压。在这种情况下，大多数开关通常会消耗超过100μA的电流。对于电池供电的应用来说，这是一个不可接受的水平。FSA5157旨在将这种情况下的电流消耗降至最低。在VCC = 4.3V和VIN = 1.8V的最坏情况下，LccT电流规格小于12μA。
商品特性
- +2.7V电源下典型导通电阻（RON）为0.4Ω
- 当S输入电压低于VCC时，FSA5157的ICCT电流小于12μA
- +2.7V电源下最大RON平坦度为0.25Ω
- 1.0×1.45mm 6引脚MicroPak封装
- 宽泛的VCC工作电压范围：1.65V至4.3V
- 低总谐波失真（32Ω负载下典型值为0.02%）
- 高电流处理能力（3.3V电源下连续电流为350mA）
- 控制逻辑与1.8V CMOS逻辑兼容
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式媒体播放器
