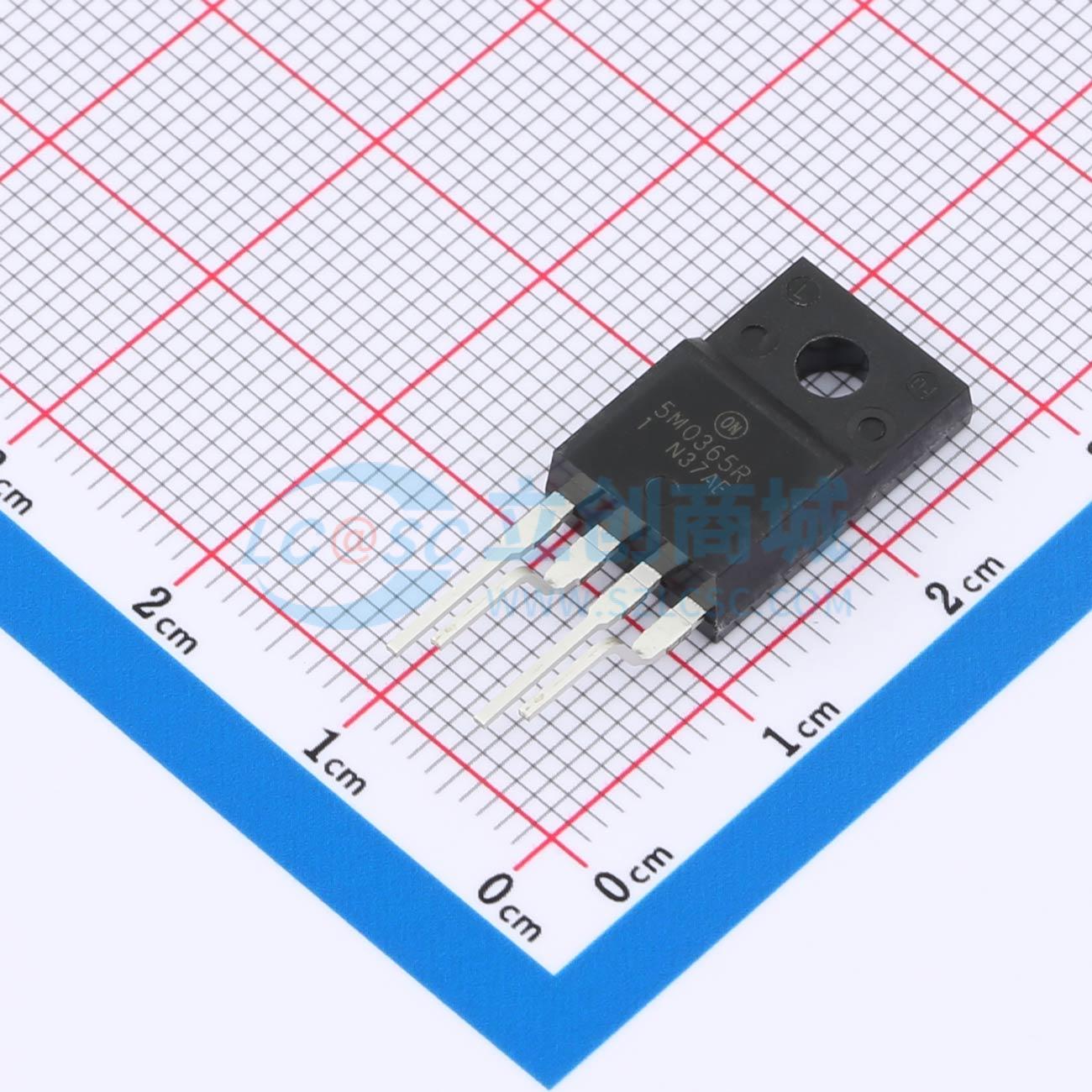

温馨提醒：图片仅供参考，商品以实物为准
KA5M0365RYDTU
停产 650V 9V~30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 仙童功率开关（Fairchild Power Switch，FPS）产品系列专为离线式开关电源（SMPS）设计，所需外部元件极少。仙童功率开关（FPS）由高压功率检测场效应晶体管（SenseFET）和电流模式脉宽调制（PWM）集成电路组成。内置的PWM控制器集成了固定频率振荡器、欠压锁定、前沿消隐、优化的栅极导通/关断驱动器、热关断保护、过压保护，以及用于环路补偿和故障保护电路的温度补偿精密电流源
- 品牌名称
- onsemi(安森美)
- 商品型号
- KA5M0365RYDTU
- 商品编号
- C124456
- 商品封装
- TO-220F-4
- 包装方式
- 管装
- 商品毛重
- 2.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 9V~30V | |
| 开关频率 | 67kHz | |
| 耗散功率(Pd) | 75W | |
| 最大占空比 | 77% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品特性
- 精密固定工作频率（100/67/50kHz）
- 低启动电流（典型值100μA）
- 脉冲限流
- 过流保护
- 过压保护（最小25V）
- 内部热关断功能
- 欠压锁定
- 内置高压感应FET
- 自动重启模式
应用领域
- 用于VCR、SVR、STB、DVD及DVCD的SMPS
- 用于打印机、传真机及扫描仪的SMPS
- 摄像机适配器
