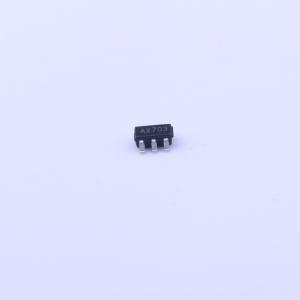

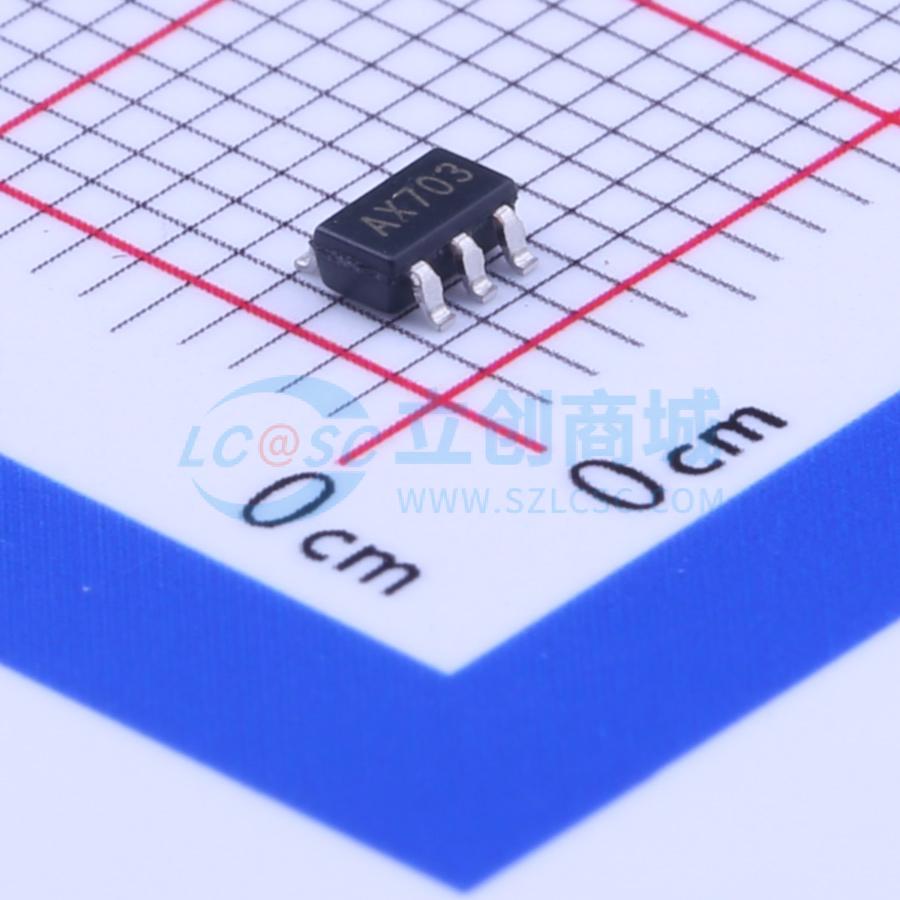

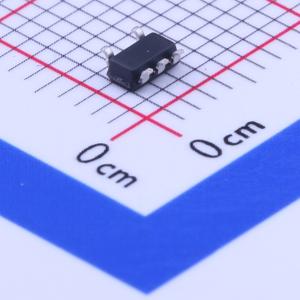

FP5209KR-G1
升压型 130mA 2.4V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FP5209是一款用于宽工作电压应用的升压拓扑开关调节器,提供内置栅极驱动引脚,用于驱动外部N-MOSFET。内部补偿网络减少了外部元件数量,误差放大器的非反相输入连接到0.6V精密参考电压。FP5209具有内部软启动功能。
- 商品型号
- FP5209KR-G1
- 商品编号
- C114306
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.4V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 130mA | |
| 开关频率 | 550kHz | |
| 工作温度 | -25℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
FP5209是一款适用于宽工作电压应用的升压拓扑开关稳压器。它提供内置栅极驱动引脚EXT，用于驱动外部N沟道MOSFET。内部补偿网络可最大限度减少外部元件数量，误差放大器的同相输入端连接到0.6V精密参考电压。FP5209具备内部软启动功能。 FP5209采用小尺寸SOT23 - 5L封装，适用于各种应用领域的节省空间型PCB布局。
商品特性
- 宽电源电压工作范围：2.4至5.5V
- 精密反馈参考电压：0.6V（±2%）
- 关断电流：<1μA
- 内部固定PWM频率：550KHz
- 内部软启动功能：7ms（SS）
- 过压保护
- 封装：SOT23 - 5L
- 占空比：PWM/PFM开关控制电路（15%~90%）
应用领域
- 充电器
- LCD显示器
- 数码相机
- 手持设备
- 便携式产品
