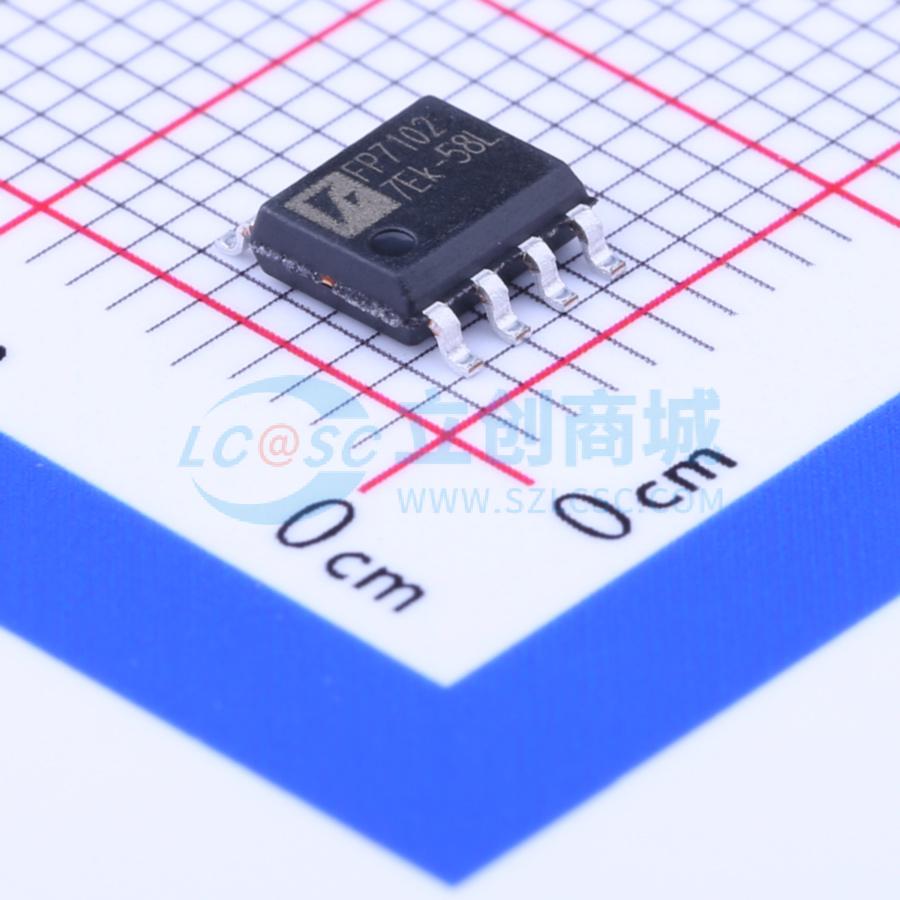

温馨提醒：图片仅供参考，商品以实物为准

FP7102DR-LF

用于白光 LED 的 28V、2A 降压型恒流开关稳压器停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款PWM控制降压转换器，旨在为驱动高功率LED提供简单、高效的解决方案。通过0.25V参考电压反馈控制来最小化功耗，可通过外部电阻根据需要设置电流，以驱动各种类型的LED。集成了一个高电流P-MOSFET，以实现高效率和出色的瞬态特性。PWM控制电路能够将占空比从0线性变化到100%。其他特性包括用户可访问的使能引脚、热关断、逐周期电流限制和过流保护。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP7102DR-LF
商品编号: C114314
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

FP7102是一款PWM控制的降压转换器，旨在为驱动高功率LED提供简单高效的解决方案。通过0.25V参考电压反馈控制来最小化功耗，外部电阻可以根据需要设置电流以驱动各种类型的LED。FP7102包含一个高电流P-MOSFET，以实现高效率和出色的瞬态特性。PWM控制电路能够将占空比从0线性变化到100%。其他功能包括用户可访问的EN引脚用于使能、热关断、逐周期电流限制和过流保护。

商品特性

宽电源电压工作范围：3.6至28V
内置P沟道MOSFET，支持2A负载能力
精密反馈基准电压：0.25V（2%）
低电流消耗：4mA
内部固定振荡器频率：320kHz（典型值）
内部软启动功能（SS）
过流保护
封装：SOP-8L & SOP-8L(EP)

应用领域

1W / 3W LED 用于直流输入电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.6V~28V
	开关频率	320kHz
	通道数	1
	输出电流	2A

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-25℃~+85℃
	开关管(内置/外置)	内置
