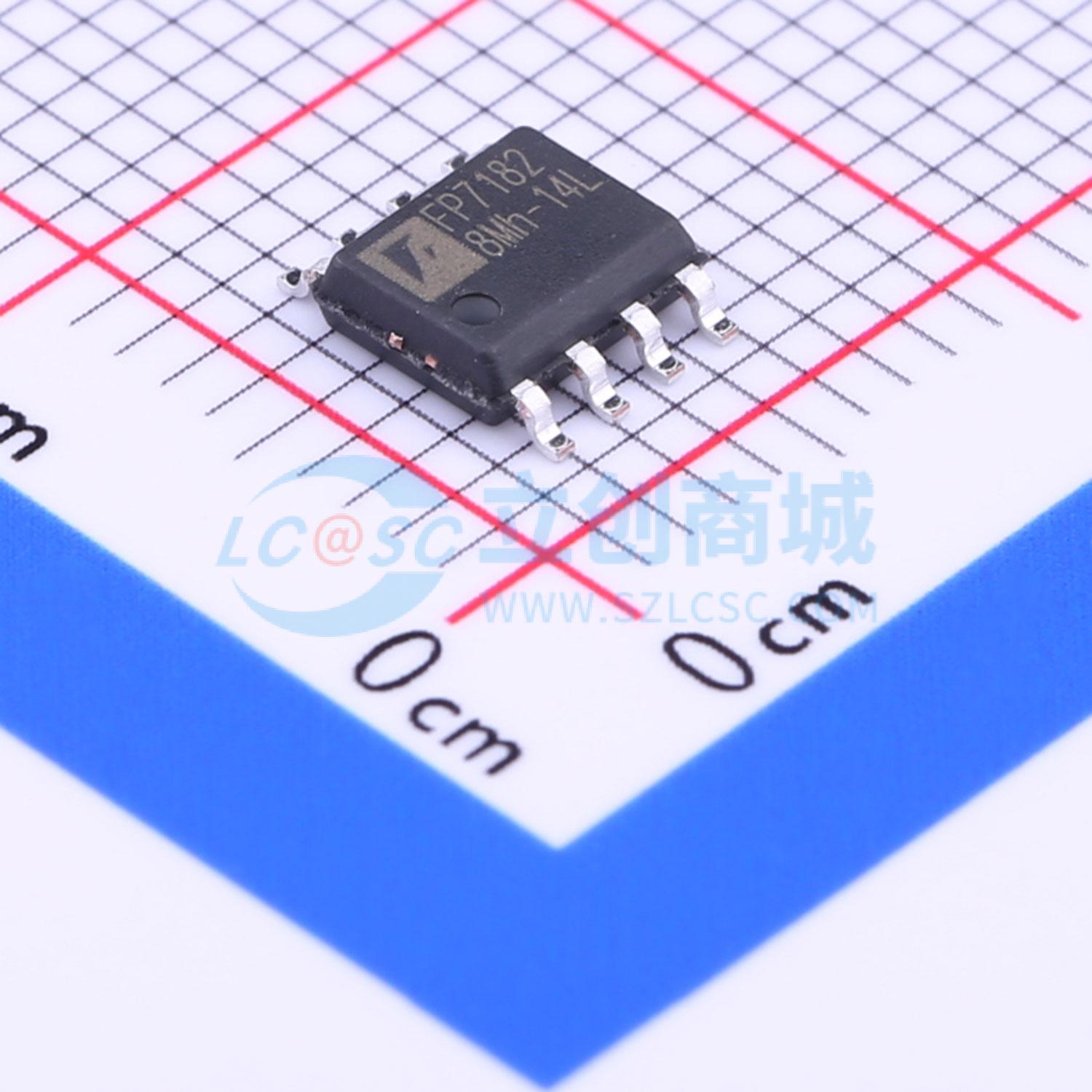

FP7182XR-G1
停产 具备平均模式恒流控制功能的LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款平均电流模式控制的LED驱动IC，工作于恒定关断时间模式。不会产生峰均误差，因此大大提高了LED电流的精度、线性和负载调节能力，无需任何环路补偿或高端电流检测。输出LED电流精度为±2%。可由8.0-100V电源供电。提供PWM和线性调光输入，接受外部控制的TTL兼容信号。输出电流可通过内部250mV参考进行编程，或通过0.2-1.5V调光输入进行外部控制。
- 商品型号
- FP7182XR-G1
- 商品编号
- C114322
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8.5V~100V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -25℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
FP7182 是一种平均电流模式控制器的LED驱动IC，工作在恒定关断时间模式下。FP7182不会产生峰值到平均值的误差，因此大大提高了LED电流的精度、线性和负载调节性能，而无需环路补偿或高边电流检测。输出LED电流精度为±2%。
FP7182可以从8.0 - 100V的电源供电。它提供了一个PWM和线性调光输入，可以接受外部TTL兼容控制信号。输出电流可以通过内部250mV参考电压进行编程，或者通过0.2 – 1.5V的调光输入进行外部控制。
商品特性
- 快速平均电流控制
- 内置8至100V线性稳压器
- 线性和PWM调光功能
- 带跳过模式的输出短路保护
- 运行所需外部元件少
- 内置100V/6A N沟道MOSFET
应用领域
- DC/DC 或 AC/DC LED驱动器应用
- 平板显示器的背光
- 通用恒流源
- 标识和装饰性LED照明
- 充电器
