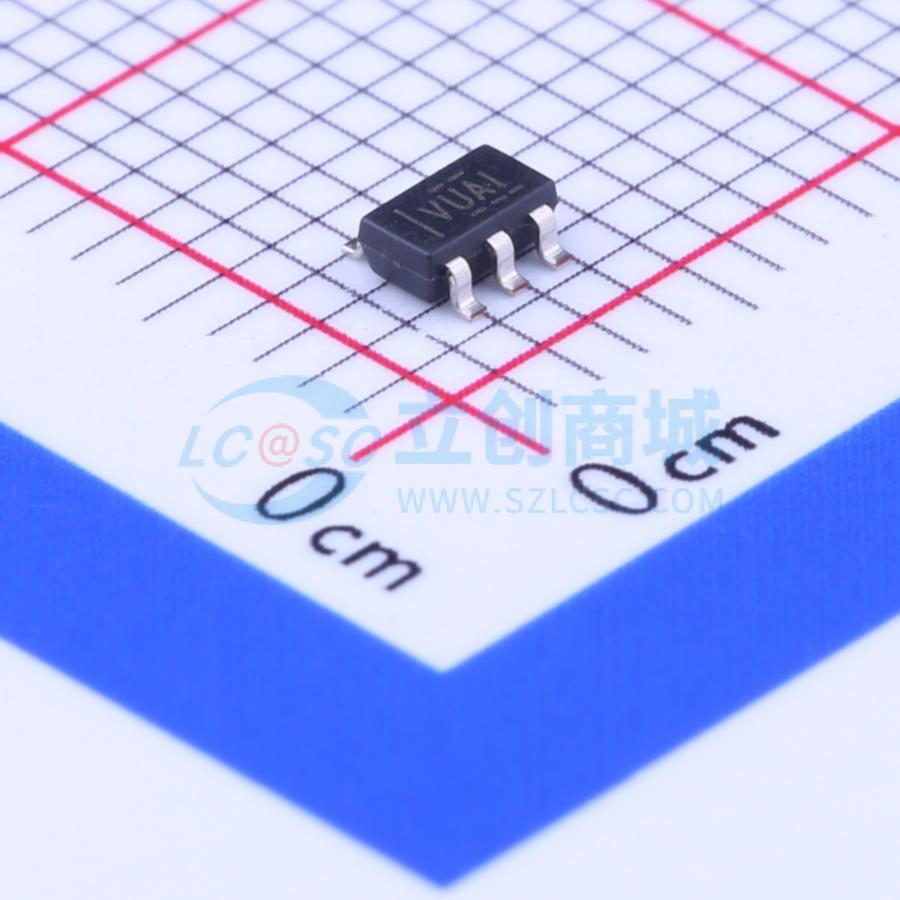

温馨提醒：图片仅供参考，商品以实物为准

TLV61220DBVR

高效低输入电压升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV61220是一种采用薄型SOT-23封装的低输入电压升压转换器,适用于由单节、2节或3节碱性、镍镉或镍氢电池或单节锂离子或锂聚合物电池供电的产品。该转换器基于同步整流的磁滞控制器拓扑,能够以最少的静态电流实现最高的效率。可调输出电压范围为1.8V至5.5V,输入电压范围为0.7V至5.5V。
品牌名称: TI(德州仪器)
商品型号: TLV61220DBVR
商品编号: C111811
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TLV61220器件可以为由单节、2节或3节碱性、镍镉或镍氢电池或单节锂离子或锂聚合物电池供电的产品提供电源解决方案。可实现的输出电流取决于输入输出电压比。升压转换器建立在采用同步整流的磁滞控制器拓扑基础之上，能够以最少的静态电流实现最高的效率。可通过一个外部电阻分压器对此可调版本的输出电压进行设定，或者可将此电压内部设定为一个固定值。此转换器可由一个特定的使能引脚关闭。关闭时，电池消耗降至最低。此器件采用一个6引脚超薄SOT - 23封装(DBV)。

商品特性

在典型工作条件下效率高达95%
5.5μA静态电流
负载的启动输入电压为0.7V
运行输入电压范围为0.7V至5.5V
停机期间具有导通功能
最小开关电流为200mA
可调节输出电压范围为1.8V至5.5V

应用领域

电池供电类应用
1至3节碱性电池、镍镉电池(NiCd)或者镍氢电池(NiMH)、1节锂离子或者锂离子一次性电池
太阳能或燃料电池供电应用
消费类及便携式医疗产品
个人护理产品
白色或者状态发光二极管(LED)
智能电话

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交84单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	220mA
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	900nA
	开关管(内置/外置)	内置
	输出类型	可调
