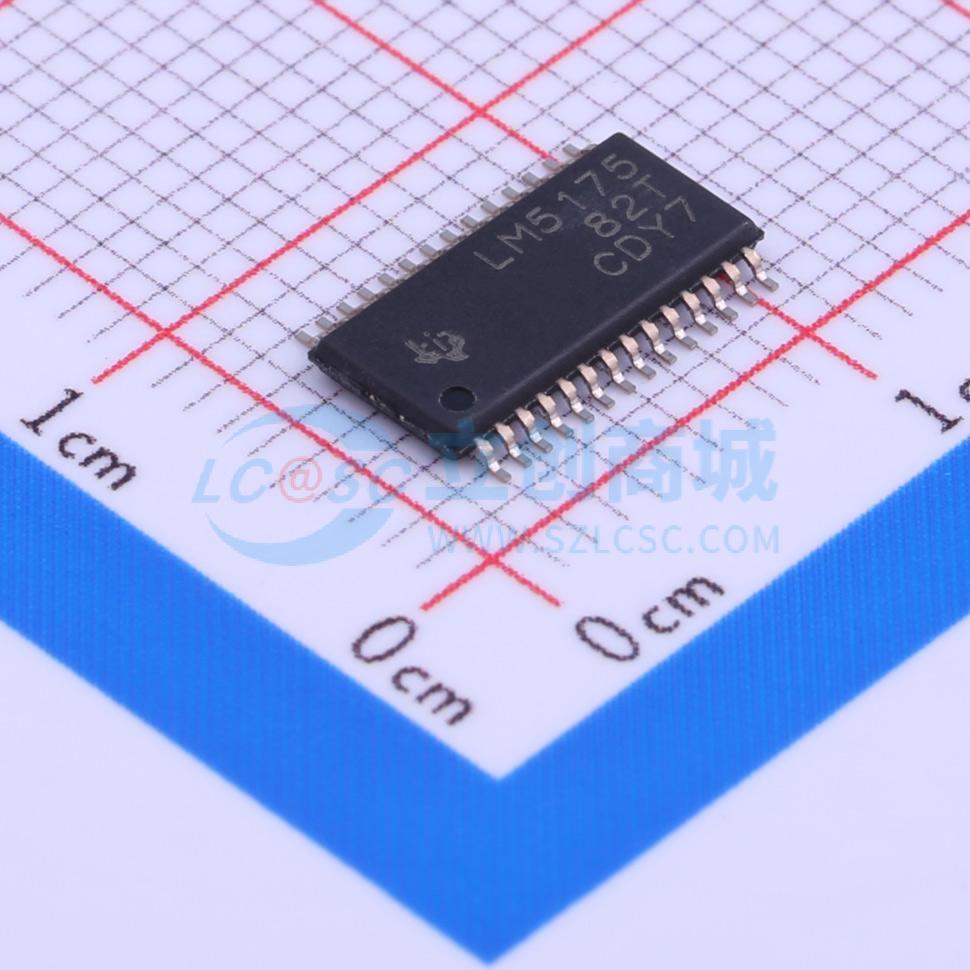

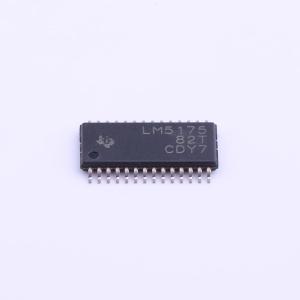

温馨提醒：图片仅供参考，商品以实物为准
LM5175PWPR
42V宽输入电压，四开关同步降压-升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5175 42V 宽输入电压 4 开关同步降压/升压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5175PWPR
- 商品编号
- C113356
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | 800mV~55V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5175是一款同步四开关降压-升压型DC/DC控制器，能够在输入电压等于、高于或低于输出电压的情况下调节输出电压。LM5175的输入电压范围为3.5 V至42 V（最大60 V），可支持多种应用。 LM5175在降压和升压工作模式下均采用电流模式控制，以实现出色的负载和线性调节。开关频率由外部电阻编程设定，并可与外部时钟信号同步。 该器件还具备可编程软启动功能，并提供多种保护特性，包括逐周期电流限制、输入欠压锁定（UVLO）、输出过压保护（OVP）和热关断。此外，LM5175支持可选的连续导通模式（CCM）或不连续导通模式（DCM）操作、可选的平均输入或输出电流限制、可选的扩频功能以降低峰值EMI，以及在持续过载情况下的可选打嗝模式保护。
商品特性
- 用于升压/降压DC/DC转换的单电感降压-升压控制器
- 宽VIN范围：3.5 V至42 V，最大60 V
- 灵活的VOUT范围：0.8 V至55 V
- VOUT短路保护
- 高效降压-升压转换
- 可调开关频率
- 可选频率同步和抖动
- 集成2 A MOSFET栅极驱动器
- 逐周期电流限制和可选打嗝模式
- 可选输入或输出平均电流限制
- 可编程输入欠压锁定和软启动
- 电源正常指示和输出过压保护
- 可选带脉冲跳跃的CCM或DCM
- 提供HTSSOP-28和QFN-28封装
- 使用WEBENCH电源设计工具基于LM5175创建定制设计
应用领域
- 汽车启停系统
- 备用电池和超级电容器充电
- 工业PC电源
- USB电源传输
- LED照明
