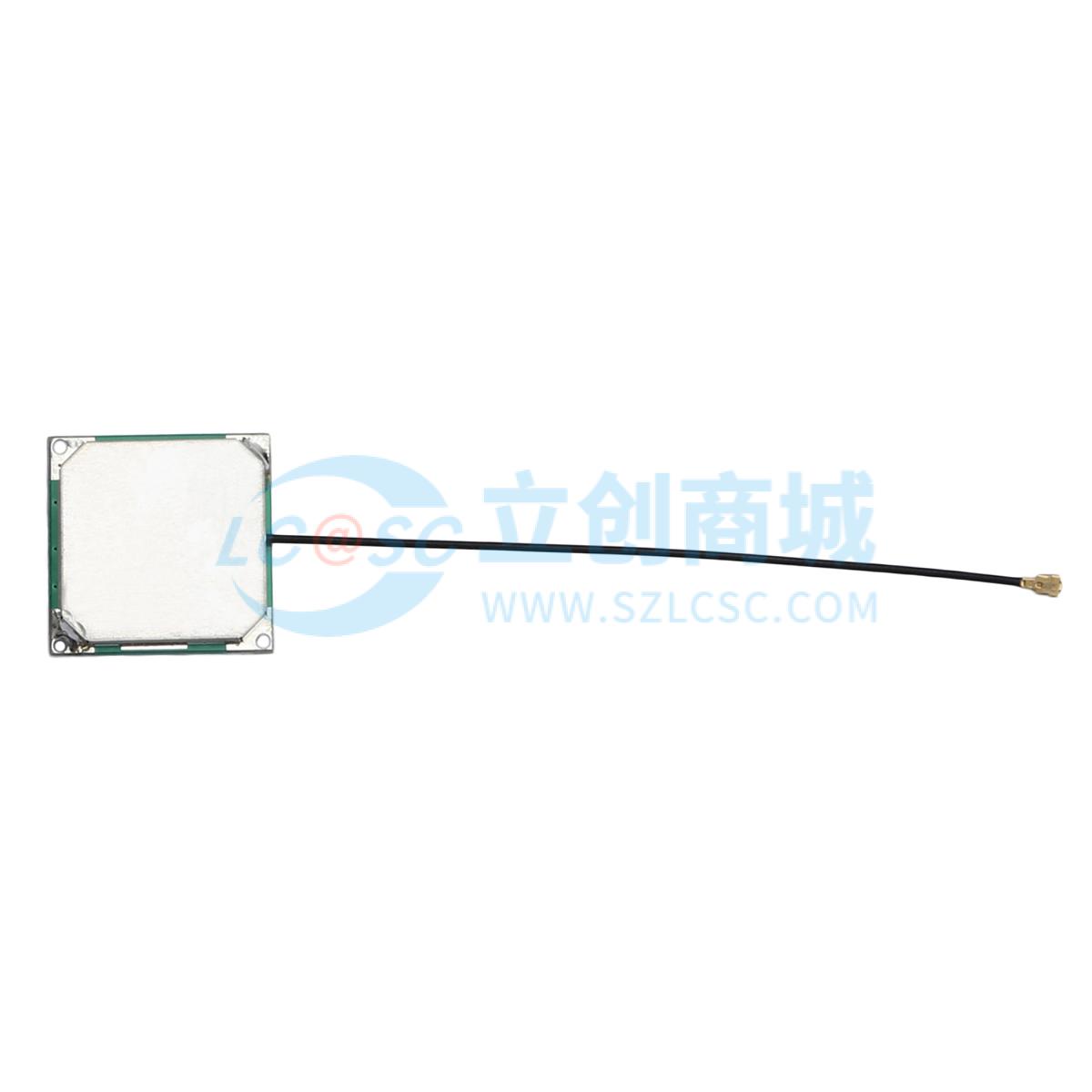

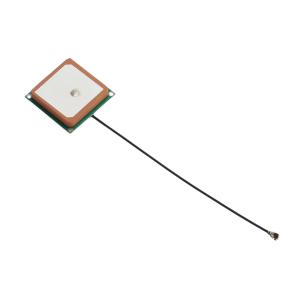

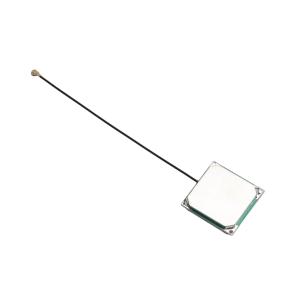

LXC(连兴创)GPS+BD无源25*25*4陶瓷天线带屏蔽盖一代端子1.13黑色L100MM
- 工业品
价格：￥14.53价格含税（税率13%）
10+￥13.68
200+￥11.56
- 品牌名称
- LXC(连兴创)
- 商品型号
- LXC1VL10020240823002
- 商品编号
- C41384409
- 商品毛重
13克(g)
- 驻波比 2
- 颜色 黑色
购买数量
个
(50个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交14单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 陶瓷天线 |
| 驻波比 | 2 |
| 颜色 | 黑色 |
| 材质 | PCBA |
| 接口类型 | IPEX |
| 属性 | 参数值 |
|---|---|
| 端口数量 | 1 |
| 阻抗 | 50Ω |
| 工作温度 | -40-+85℃ |
| 频率 | 1561MHz-1575MHz |
| 射频系列 | IPEX |
商品详情
产品特点 FEATURES
1
定位功能：支持GPS+BD（北斗）双卫星系统，无源设计，可接收卫星定位与授时信号，满足多系统定位需求
2
结构参数：采用25mm×25mm×4mm陶瓷天线体，搭配屏蔽盖设计，有效减少电磁干扰，提升信号接收稳定性；配置一代端子，便于与设备端连接，线材为1.13规格黑色线，长度100mm，适配常规布线需求
3
精度与合规：图纸标注“*”为重点尺寸，未标注公差尺寸按±0.15mm检测，未标注尺寸需依图纸要求执行，产品符合Rohs2.0环保标准，生产工艺及尺寸精度严格遵循图纸规范
使用场景 APPLICATIONS
1
导航设备：车载导航仪、手持GPS终端、户外导航设备等，提供精准定位信号，助力路径规划与位置追踪
2
物联网终端：物流追踪设备、智能穿戴（如定位手表）、资产追踪标签等，依托卫星定位实现设备或资产的位置管理
3
测绘与工程：测绘仪器（如RTK接收机）、工程监测设备，辅助高精度定位与地形测绘作业
4
无人机系统：消费级或行业级无人机，用于飞行定位、返航点记录及航迹规划，保障飞行安全与任务执行精度
5
通信与授时：通信基站授时设备、时间同步系统，利用卫星授时功能实现高精度时间同步
注意事项 PRECAUTIONS
1
安装要求：安装位置需避免金属遮挡、强电磁干扰源（如大功率电器、信号发射塔近距离），确保天线上方无遮挡物，以最大化接收卫星信号；端子连接时需确保焊接或插接牢固，避免接触不良导致信号丢失
2
线材保护：1.13线材避免过度弯折、拉扯，防止内部导线断裂影响信号传输；存储与使用环境需保持干燥、通风，避免受潮或高温环境（建议存储温度-20℃~60℃，湿度≤85%RH）
3
尺寸合规：安装前需核对设备安装空间尺寸，严格遵循图纸标注的重点尺寸及公差要求，避免因尺寸偏差导致安装失败或信号干扰
4
静电防护：操作过程中建议佩戴防静电手环，避免静电损坏天线内部元件，尤其是陶瓷天线体较为敏感，需轻拿轻放
