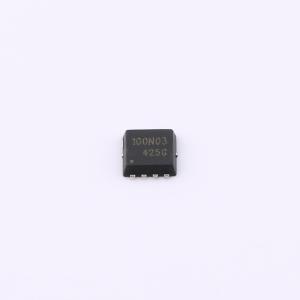

温馨提醒：图片仅供参考，商品以实物为准
DOZ100N03
1个N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/30V/100A/3mΩ/(典型2.5mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOZ100N03
- 商品编号
- C41384262
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3mΩ@10V | |
| 耗散功率(Pd) | 31.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 69nC@10V | |
| 输入电容(Ciss) | 3.499nF | |
| 反向传输电容(Crss) | 430pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 499pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻(RDS(on))。它可用于多种应用。
商品特性
- 漏源电压(VDS) = 30 V,漏极电流(ID) = 100 A,当栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 3 mΩ
- 低栅极电荷。
- 提供环保器件。
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))。
- 封装散热性能出色。
应用领域
- 汽车充电器
- 笔记本电脑电源管理
- 电池供电系统
- DC/DC转换器
- 负载开关
