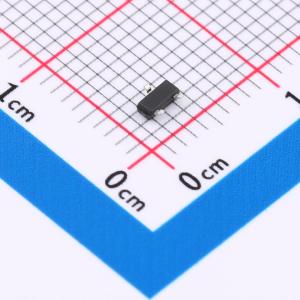

温馨提醒：图片仅供参考，商品以实物为准
DO2302D-Q
1个N沟道 耐压:20V 电流:3A
- 描述
- N管/20V/3A/42mΩ/(典型32mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DO2302D-Q
- 商品编号
- C41384541
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 42mΩ@4.5V | |
| 耗散功率(Pd) | 700mW | |
| 阈值电压(Vgs(th)) | 1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.61nC@4.5V | |
| 输入电容(Ciss) | 220pF | |
| 反向传输电容(Crss) | 26pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 34pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷情况下实现出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 20 V,漏极电流(ID) = 3.0 A,当栅源电压(VGS) = 4.5 V时,导通电阻(RDS(ON)) < 42 mΩ
- 低栅极电荷。
- 有环保型产品可供选择。
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))。
- 采用散热性能良好的封装。
应用领域
- 直流-直流转换器
- 适用于高频开关和同步整流
