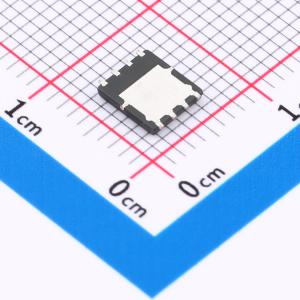

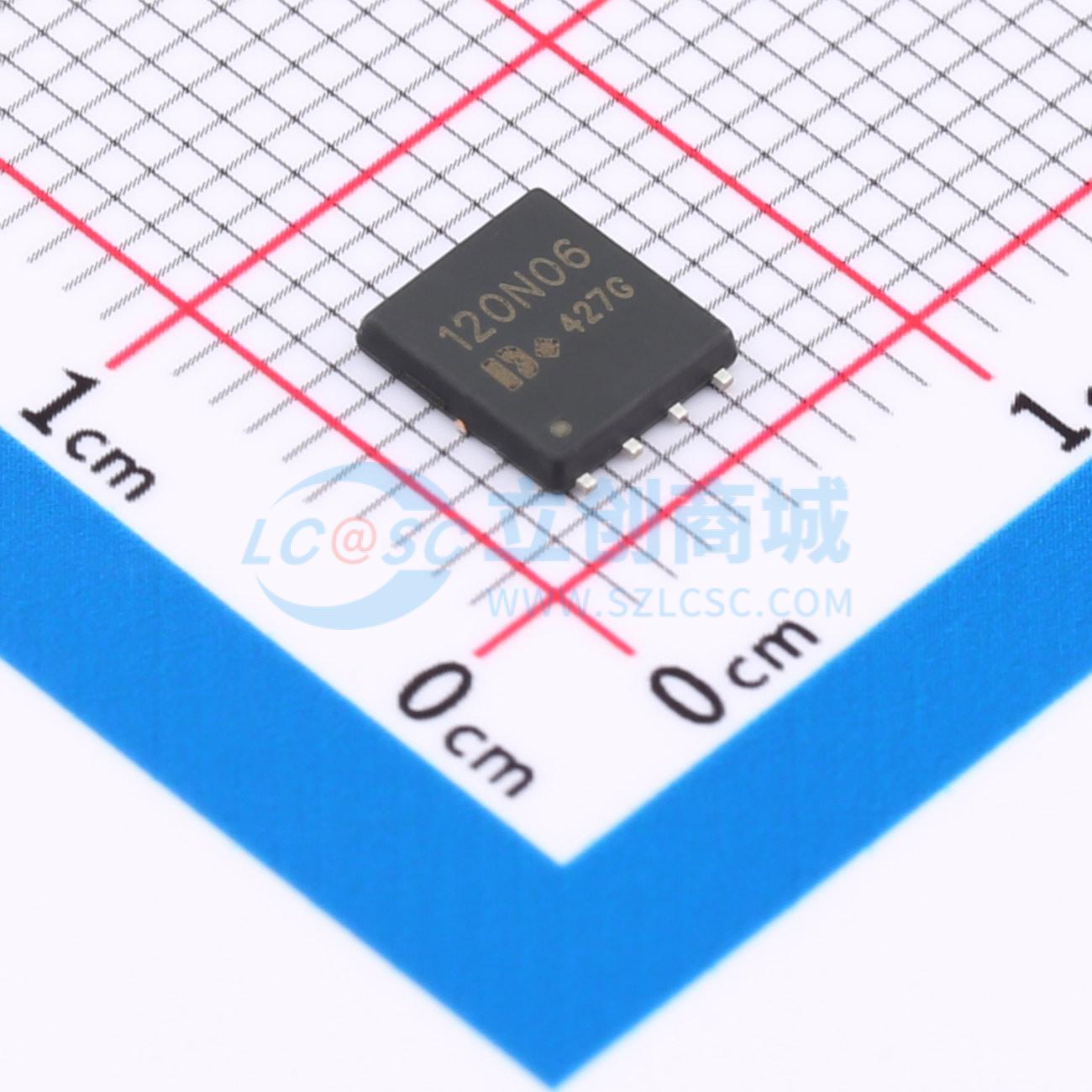

温馨提醒：图片仅供参考，商品以实物为准
DON120N06
1个N沟道 耐压:60V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SGT工艺/N管/60V/120A/3.5mΩ/(典型2.4mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON120N06
- 商品编号
- C41384268
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V | |
| 耗散功率(Pd) | 86W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 65nC@4.5V | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.12nF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计,可在低栅极电荷的情况下实现出色的导通电阻RDS(on)。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 60 V,漏极电流ID = 120 A,当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 3.5 mΩ
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现极低的导通电阻RDS(ON)
- 采用散热性能良好的优质封装
