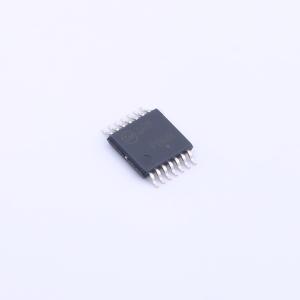

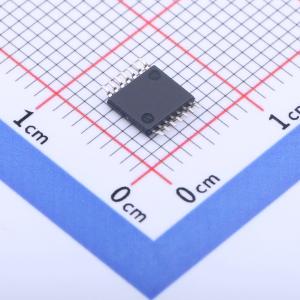

温馨提醒：图片仅供参考，商品以实物为准
NCP3011DTBR2G
降压型 4.7V~28V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP3011 是一款设计用于宽输入范围的 PWM 控制器,能够产生低至 0.8 V 的输出电压。它集成了门驱动器和内部设置的 400kHz 振荡器。NCP3011 具有外部补偿的导通误差放大器和内部固定的软启动功能。该器件还具备输出电压监测和 Power Good 引脚,以指示系统是否处于调节状态。保护功能包括无损电流限制和短路保护、输出过压和欠压保护以及输入欠压锁定。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP3011DTBR2G
- 商品编号
- C904485
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~28V | |
| 输出电流 | - | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
NCP3011 是一种 PWM 器件，设计用于从宽输入范围工作，并能够产生低至 0.8 V 的输出电压。NCP3011 提供了集成的栅极驱动器和内部设定的 400 kHz 振荡器。NCP3011 具有一个外部补偿的跨导误差放大器，并带有内部固定的软启动功能。NCP3011 包含输出电压监测功能，并通过 Power Good 引脚指示系统处于调节状态。双功能 SYNC 引脚可以将器件同步到更高的频率（从模式）或输出一个 180° 反相时钟信号以驱动另一个 NCP3011（主模式）。保护特性包括无损耗电流限制和短路保护、输出过压和欠压保护以及输入欠压锁定。NCP3011 采用 14 引脚 TSSOP 封装。
商品特性
- 输入电压范围4.7V至28V
- 400kHz工作频率
- 0.8V ±1.0%基准电压
- 缓冲外部+1.25V基准
- 电流限制和短路保护
- 电源良好
- 使能/禁用引脚
- 输入欠压锁定
- 外部同步
- 输出过压和欠压保护
- NCV前缀适用于汽车及其他需要现场和变更控制的应用
- 本设备为无铅设备
应用领域
- 机顶盒
- 电源模块
- ASIC / DSP 电源供应
