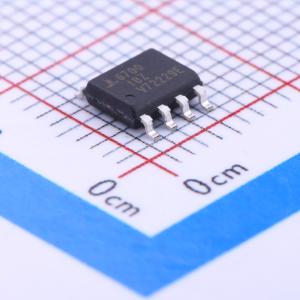

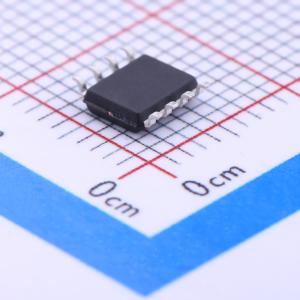

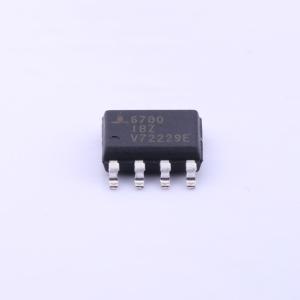

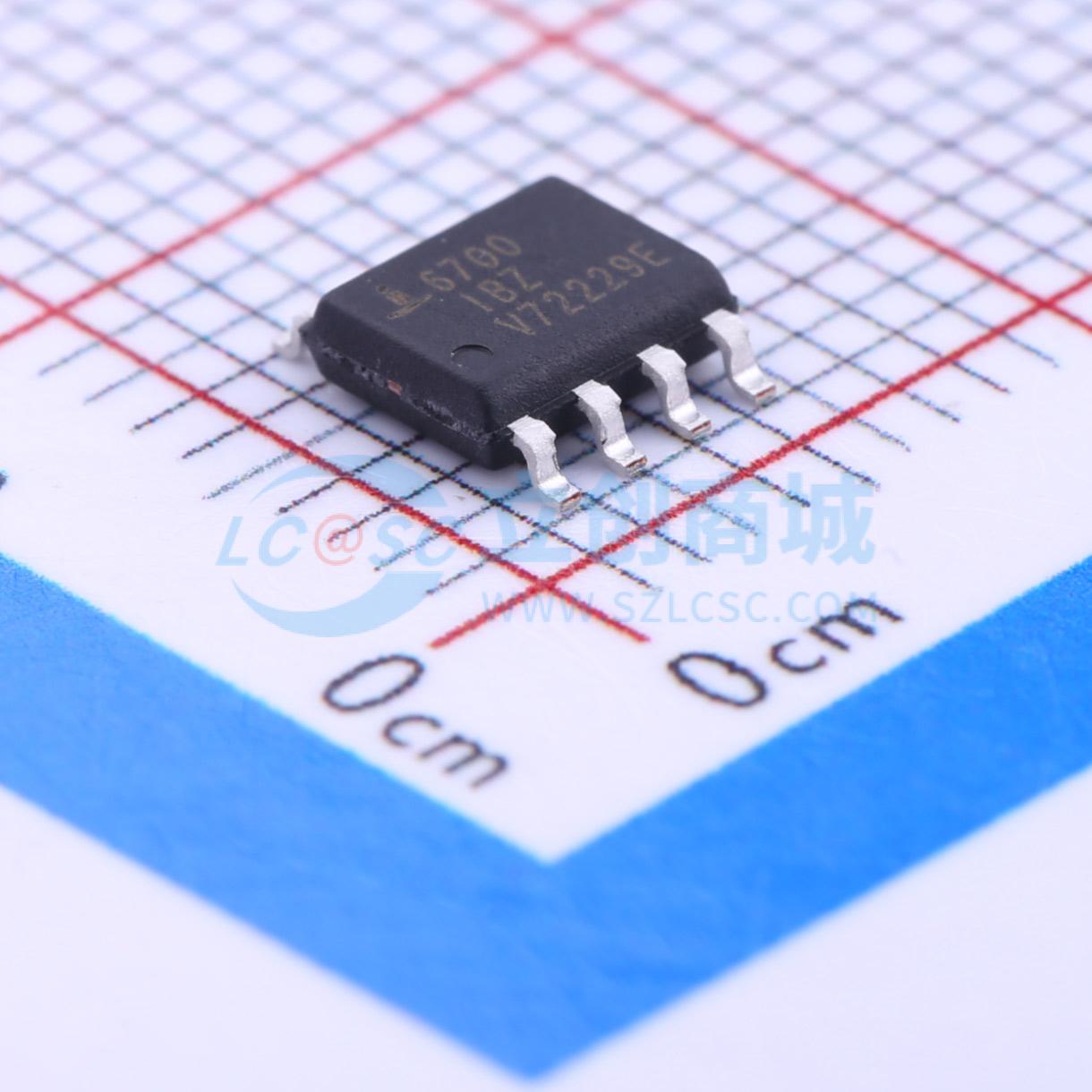

温馨提醒：图片仅供参考，商品以实物为准
ISL6700IBZ-T
ISL6700IBZ-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL6700IBZ-T
- 商品编号
- C94930
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.3A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.4A | |
| 工作电压 | 9V~15V | |
| 上升时间(tr) | 5ns | |
| 下降时间(tf) | 5ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISL6700是一款80V/1.25A峰值、中频、低成本的半桥驱动IC，提供8引脚SOIC和12引脚QFN塑料封装。低端和高端栅极驱动器可独立控制，匹配精度达25ns。这为用户在死区时间选择和驱动协议方面提供了最大的灵活性。低端和高端电源均具备欠压保护功能，可强制输出为低电平。采用非锁存式电平转换来控制上驱动电路。与一些竞品不同，在高端电源短暂欠压后，高端输出能恢复到正确状态。
商品特性
- 以半桥配置驱动2个N沟道MOSFET
- 节省空间的SO8和低RC-S QFN封装
- 相位电源最大电压达80VDC
- 自举电源最大电压达96VDC
- 驱动1000pF负载时，典型上升和下降时间为15ns
- TTL/CMOS兼容输入阈值
- 适用于非半桥拓扑的独立输入
- 无启动问题
- 低功耗
- 宽电源范围
- 电源欠压保护
- QFN封装 - 符合JEDEC PUB95 MO - 220 QFN（四方扁平无引脚）封装外形
- 提供无铅产品（符合RoHS标准）
应用领域
- 电信/数据通信电源
- 半桥转换器
- 双开关正激转换器
- 有源钳位正激转换器
