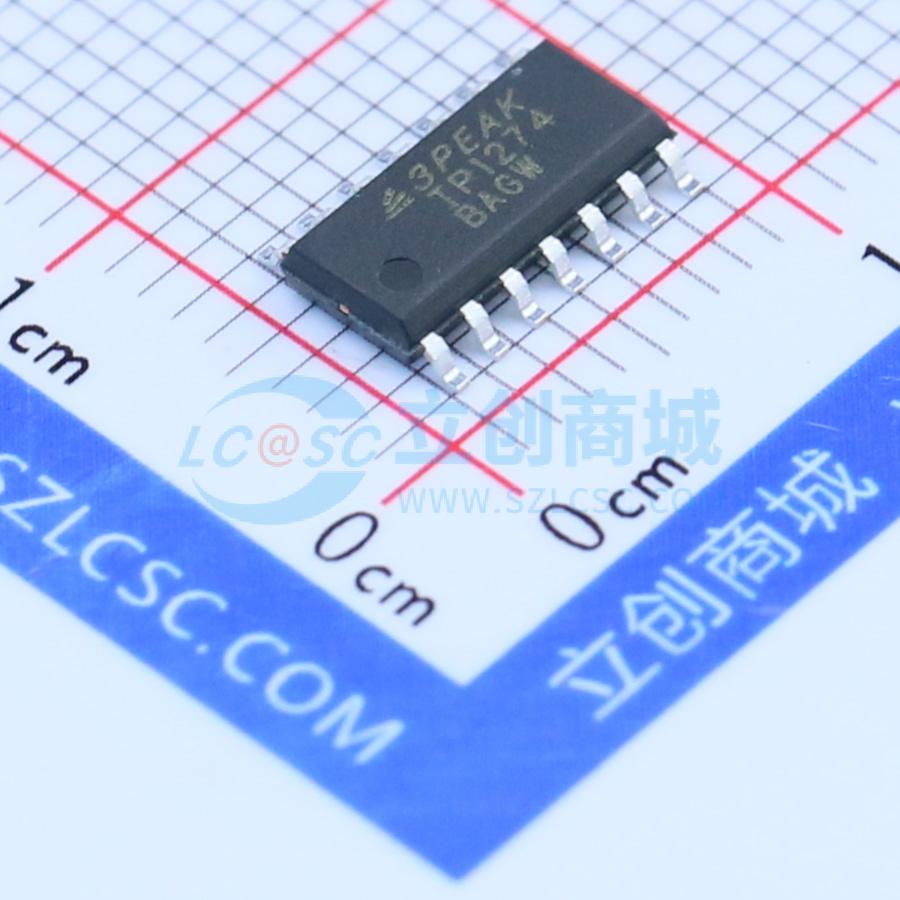

温馨提醒：图片仅供参考，商品以实物为准
TP1274-SR
TP1274-SR 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3Peak的4运放,非常适合I/V转换类的应用,比如传感器输出电流转电压
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1274-SR
- 商品编号
- C94749
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.357克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 900nV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 126dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V |
商品概述
TP1271/TP1272/TP1274 系列是精密抗电磁干扰（EMI）的高压 CMOS 运算放大器，在 900MHz 时的电磁干扰抑制比（EMIRR）为 84dB。TP127X 系列运算放大器可在 ±1.35V 至 ±18V 的电源电压下工作，性能出色。它们具有极低的失调电压和漂移、低偏置电流、高共模抑制比和高电源抑制比。 TP127X 在 100pF 容性负载下单位增益稳定，带宽宽达 7MHz，压摆率高达 20V/μs，这使得该器件适用于 I/V 转换器。 这些运算放大器非常适合各种应用，包括过程控制、工业和仪器设备、有源滤波、数据转换、缓冲以及电源控制和监测。此外，TP127X 经过抗 EMI 加固，可最大程度减少任何干扰，因此非常适合对 EMI 敏感的应用。 TP1271 为单通道版本，提供 8 引脚 SOIC 和 5 引脚 SOT23 封装。TP1272 为双通道版本，提供 8 引脚 SOIC 和 MSOP 封装。TP1274 为四通道版本，提供 14 引脚 SOIC 和 TSSOP 封装。
商品特性
- 低失调电压：最大 150μV
- 低漂移：±0.9μV/℃
- 宽电源范围：2.7V 至 36V
- 增益带宽积：7MHz
- 高压摆率：20V/μs
- 高 EMIRR：900MHz 时为 84dB
- 高共模抑制比：126dB
- 高电源抑制比：130dB
- 低输入偏置电流：典型值 3pA
- 负电源轨以下（V-）输入能力至 -0.3V
- 轨到轨输出电压范围
- 提供无铅封装
- 工作温度范围：-40℃ 至 125℃
- 强大的 3kV – HBM 和 2kV – CDM ESD 等级
应用领域
- 传感器放大器
- 电桥放大器
- 光电二极管前置放大器
- I/V 转换器
- 温度测量
- 应变计放大器
- 医疗仪器
