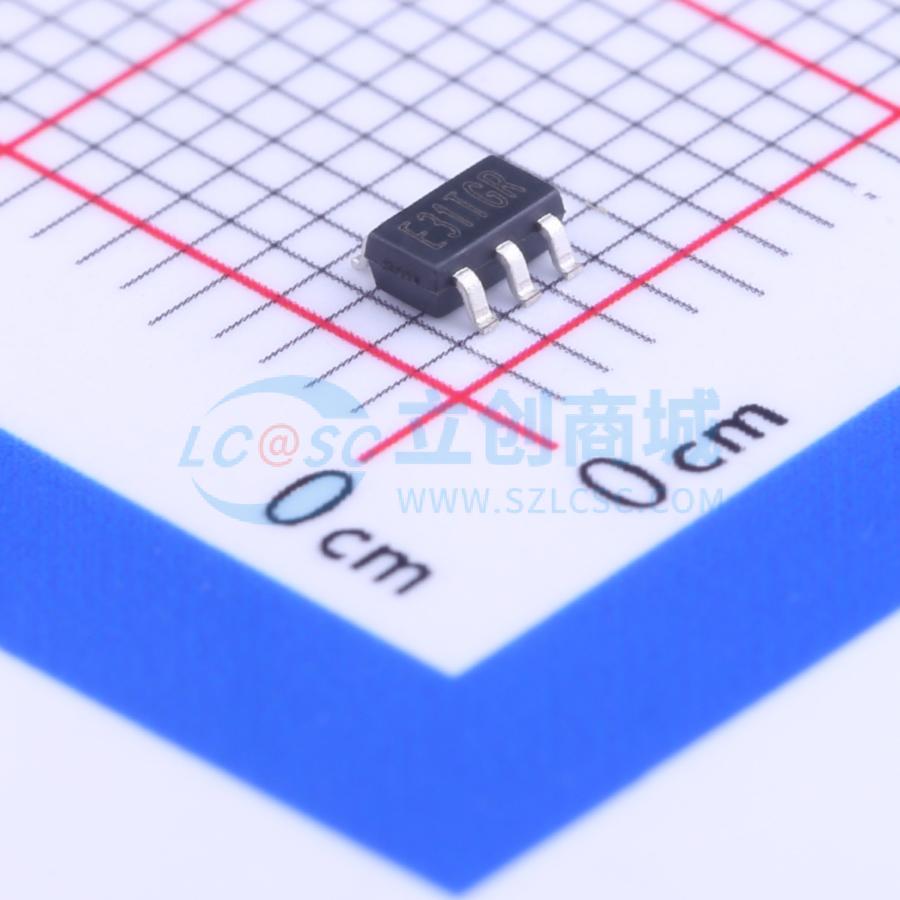

温馨提醒：图片仅供参考，商品以实物为准
TP5531-TR
1.8V、34μA、轨到轨输入输出、零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 零漂移、微功耗、轨至轨单路运放
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5531-TR
- 商品编号
- C94751
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 压摆率(SR) | 160V/ms | |
| 输入偏置电流(Ib) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100pA | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 34uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
3PEAK TP5531/2/4 低功耗斩波稳定运算放大器可对输入失调电压进行校正，以实现极低的失调以及随时间和温度变化的极小失调漂移。这些器件可在低至 1.8V 的单电源电压下工作，每个放大器的静态电流为 34μA，增益带宽积为 350kHz。它们具有单位增益稳定性，无 1/f 噪声，具备良好的电源抑制比（PSRR）和共模抑制比（CMRR），并具有轨到轨输入和输出摆幅。 这些器件采用先进的 CMOS 工艺设计。TP5531（单通道版本）提供 SC70 - 5、SOT23 - 5 和 SO - 8 封装。TP5532（双通道版本）提供 MSOP - 8 和 SO - 8 封装。TP5534（四通道版本）提供 TSSOP - 14 和 SOIC - 14 封装。所有版本均规定工作温度范围为 - 40°C 至 125°C。
商品特性
- 低失调电压：10 μV（最大值）
- 零漂移：0.008 μV/°C
- 0.1Hz 至 10Hz 噪声：1.1 μVpp
- 低电源电流：每个放大器 34 μA
- 带宽：350 kHz
- 压摆率：0.16 V/μs
- 高增益，130 dB，高 CMRR 和 PSRR
- 轨到轨输入和输出摆幅
- 工作温度范围：- 40°C 至 125°C
- 小封装：SC70 和 SOT23（TP5531）
应用领域
- 传感器放大器
- 双向电流检测
- 直流失调校正
- 温度测量
- 远程传感器
- 电池供电仪器
- 电子秤
