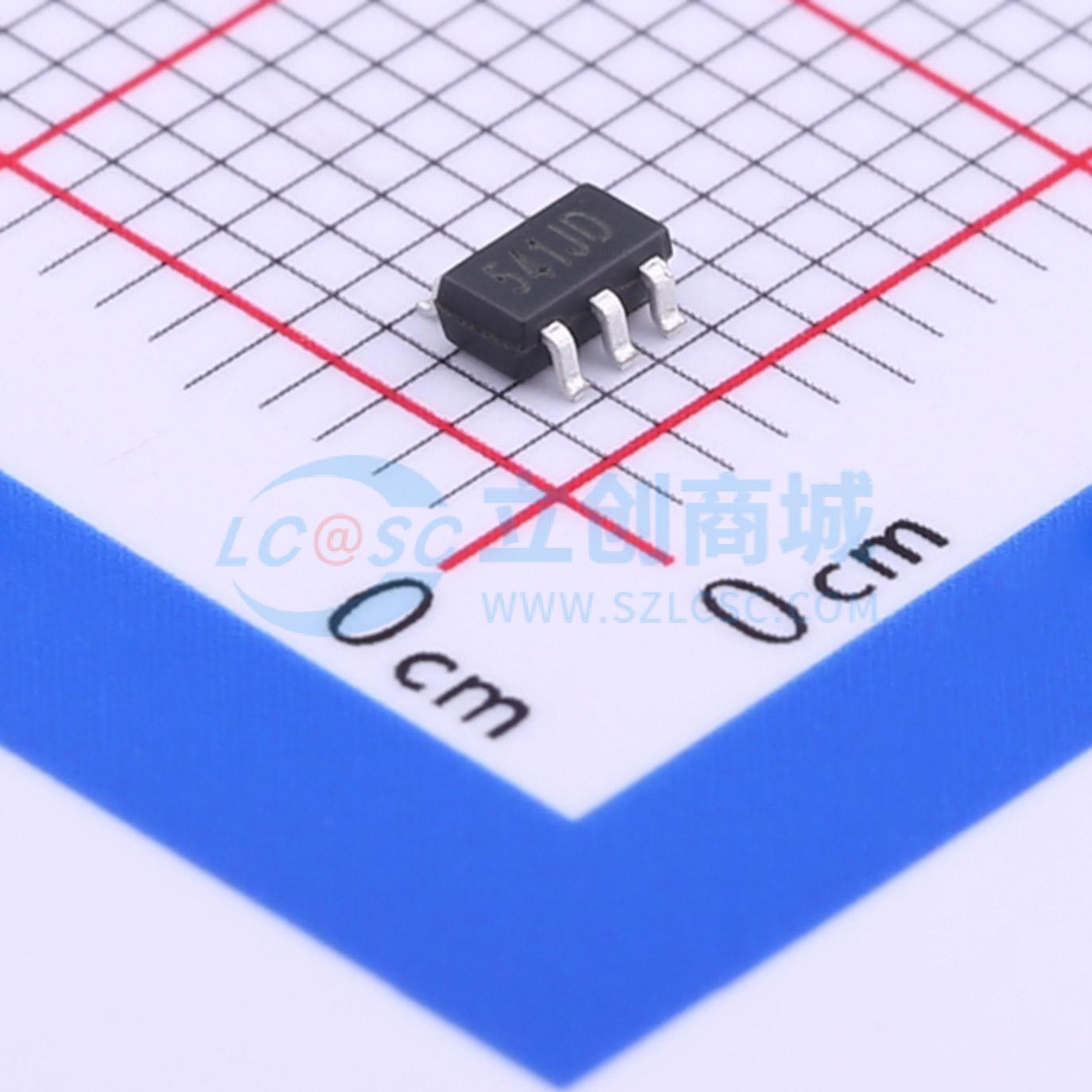

温馨提醒：图片仅供参考，商品以实物为准
TP1541A-TR
稳定的1.3MHz精密轨到轨输入输出运算放大器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP154xA系列是CMOS单通道/双通道/四通道运算放大器，具有低失调、稳定的高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。它们采用了专有和专利设计技术，在同功耗级别的所有微功耗CMOS放大器中实现了同类最佳性能。TP154xA系列可作为许多市售运算放大器的直接替代产品，以降低功耗并改善输入/输出范围和性能
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1541A-TR
- 商品编号
- C99007
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~6V |
商品概述
TP154xA系列是CMOS单/双/四运算放大器，具有低失调、稳定的高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。它们采用了专有和获得专利的设计技术，在同功率等级的所有微功耗CMOS放大器中实现了同类最佳性能。TP154xA系列可作为许多市售运算放大器的直接替换产品，以降低功耗并改善输入/输出范围和性能。 TP154xA在任何容性负载下均为单位增益稳定，具有恒定的1.3MHz增益带宽积（GBWP）、0.7V/μs的压摆率，而每个放大器仅消耗80μA的静态电流。模拟微调与校准程序可将输入失调电压降低至0.4mV以下，专有精密温度补偿技术使失调电压的温度漂移为1μV/℃。自适应偏置和动态补偿使TP154xA在1kHz/10kHz、2VPP信号下的“总谐波失真 + 噪声（THD + 噪声）”分别达到 -105dB和 -90dB。超轨输入和轨到轨输出特性允许将整个电源电压用于信号范围。 这些特性的组合使TP154xA成为电池供电应用的理想选择，因为它们可将电池使用寿命内电源电压变化导致的误差降至最低，并且即使对于轨到轨输入运算放大器也能保持高共模抑制比（CMRR）。通用音频输出、远程电池供电传感器和烟雾探测器均可受益于TP154xA运算放大器的特性。 对于需要掉电功能的应用，采用常用封装的TP1541NA具有低功耗关断模式，可将电源电流降至0.2μA，并使输出进入高阻态。
商品特性
- 在温度范围内具有稳定的1.3MHz GBWP
- 在共模电压（Vcm）从0V到VDD范围内具有稳定的1.3MHz GBWP
- 0.7V/μs压摆率
- 每个放大器仅需80μA电源电流
- 出色的电磁干扰抑制比（EMIRR）：80dB（1GHz）
- 最大失调电压：400μV
- 失调电压温度漂移：1μV/℃
- 典型输入偏置电流：1pA
- THD + 噪声：1kHz时为 -105dB，10kHz时为 -90dB
- 高共模抑制比（CMRR）/电源抑制比（PSRR）：95dB/90dB
- 超轨输入共模范围
- 高输出电流：100mA
- 输入过驱动时无相位反转
- 驱动2kΩ阻性负载
- 关断电流：0.2μA（TP1541NA）
- 单电源电压范围：+2.1V至 +6.0V
- 工作温度范围：-40℃至125℃
- 静电放电（ESD）等级：坚固的8KV – 人体模型（HBM）、2KV – 充电器件模型（CDM）和500V – 机器模型（MM），环保常用封装
应用领域
- 音频输出有源滤波器、专用集成电路（ASIC）输入或输出放大器、便携式仪器和移动设备
- 电池或太阳能供电系统
- 烟雾/气体/环境传感器
- 压电换能器放大器
- 医疗设备、个人计算机存储卡国际协会（PCMCIA）卡
