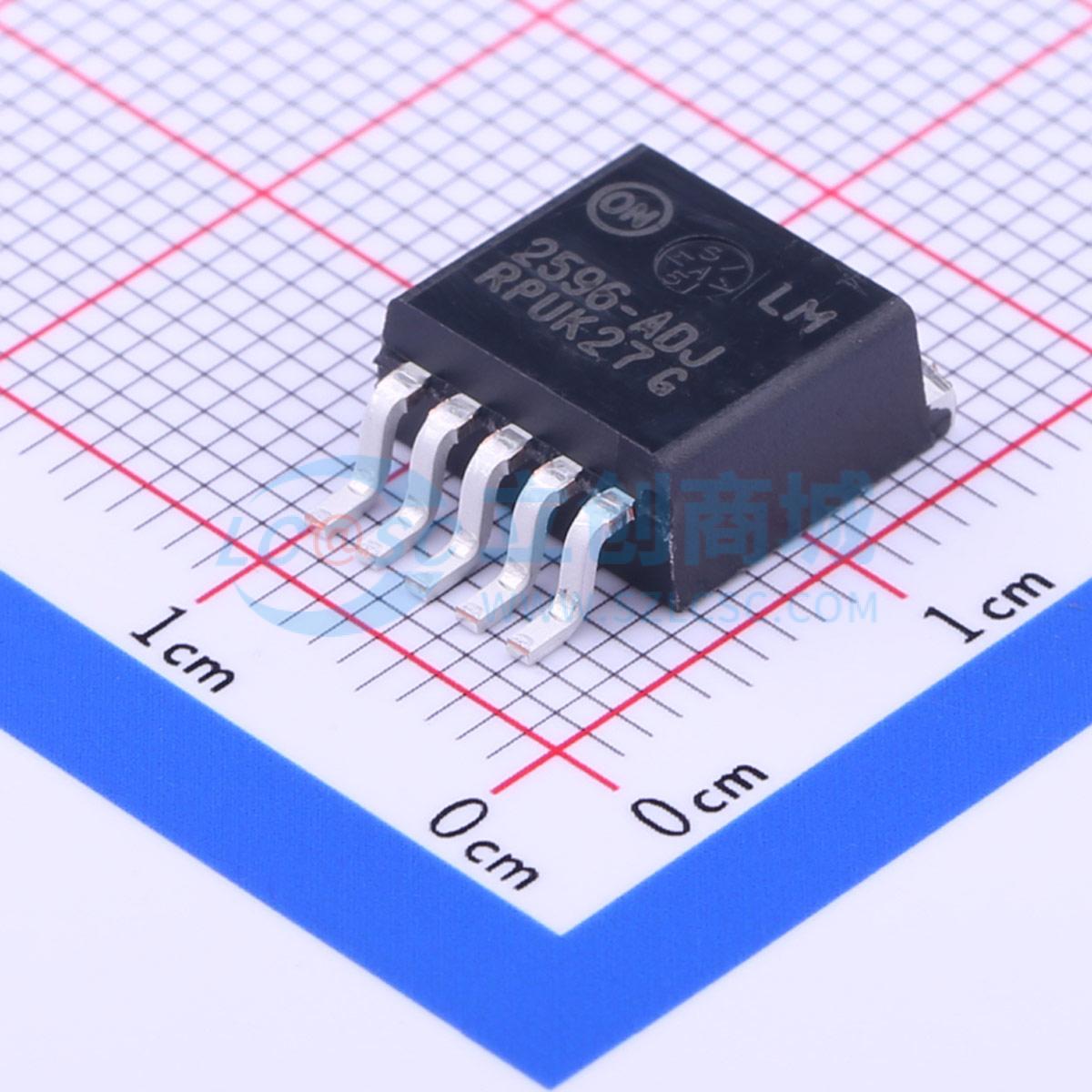

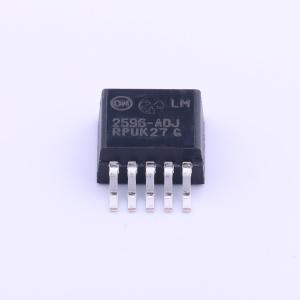

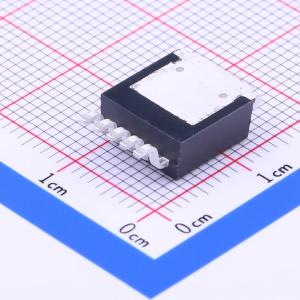

LM2596DSADJR4G

LM2596调节器是一种单片集成电路，旨在简化降压开关调节器（降压转换器）的设计。它可以驱动3.0A的负载，并具有出色的线性和负载调节性能。该器件提供可调输出版本，并且内部已进行补偿，以减少外部组件的数量，从而简化电源设计。

由于LM2596是开关模式电源，因此与常用的三端线性调节器相比，其效率显著更高，尤其是在输入电压较高的情况下。

LM2596的工作开关频率为150kHz，这使得所需的滤波组件比低频开关调节器更小。它采用标准的5引脚TO-220封装，有多种不同的引脚弯曲选项，并且还提供D2PAK表面贴装封装。

其他特性包括在指定的输入电压和输出负载条件下，输出电压的公差保证为±4%，振荡器频率的公差为±15%。还包括外部关断功能，典型待机电流为80μA。自保护功能包括输出开关的逐周期电流限制以及故障条件下的热关断保护。

• 可调输出电压范围 1.23 V − 37 V
• 保证 3.0 A 输出负载电流
• 宽输入电压范围，最高可达 40 V
• 150 kHz 固定频率内部振荡器
• TTL 关断功能
• 低功耗待机模式，典型值 80 μA
• 热关断和电流限制保护
• 内部环路补偿
• 湿度敏感度等级 (MSL) 为 1
• 提供无铅封装

• 简单高效的降压（Buck）调节器
• 用于线性调节器的高效预调节器
• 卡上开关调节器
• 正到负转换器（升降压）
• 负电压升压转换器
• 电池充电器电源供应
