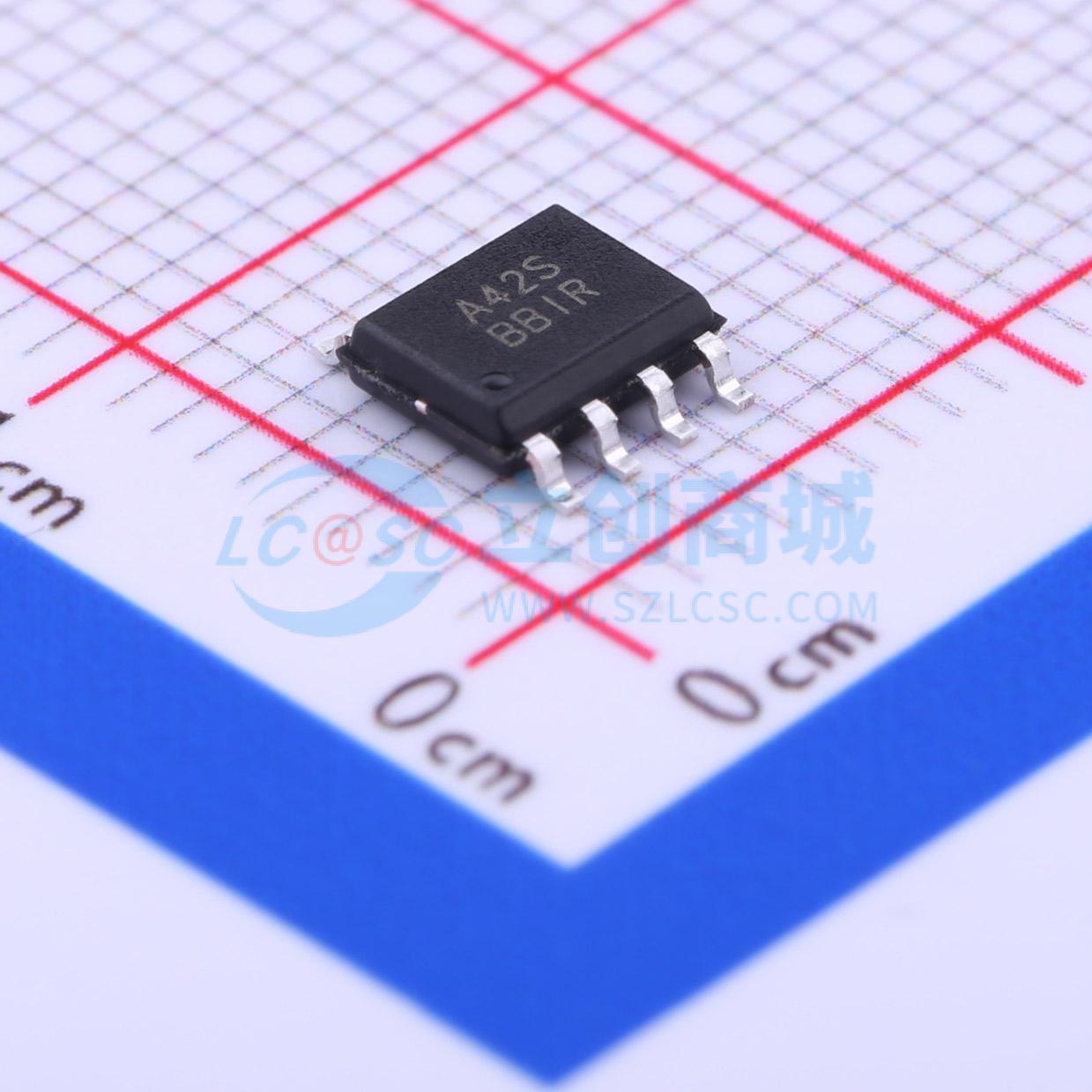

温馨提醒：图片仅供参考，商品以实物为准
TP358-SR
通用型、1MHz、微功耗CMOS运算放大器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP321/358/324 是通用的单通道、双通道和四通道 CMOS 运算放大器，具有低失调、高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。在所有微功耗 CMOS 放大器中，它们以低成本实现了同类最佳性能。TP321/358/324 具有单位增益稳定性，恒定增益带宽积为 1MHz，压摆率为 1V/μs，每个放大器仅消耗 45μA 的电源电流
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP358-SR
- 商品编号
- C99003
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~6V |
商品概述
通用单通道、双通道和四通道CMOS运算放大器，具有低失调、高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。在所有微功耗CMOS放大器中，它们以低成本实现了同类最佳性能。
它们具有单位增益稳定性，恒定的增益带宽积为1MHz，压摆率为1V/μs，每个放大器仅消耗45μA的电源电流。轨到轨输入和输出特性允许将整个电源电压用于信号范围。
这些特性的组合使它们在RRIO CMOS运算放大器中表现卓越且性价比高。它们是电池供电应用的理想选择，因为它们能将电池使用寿命内电源电压变化引起的误差降至最低，即使对于轨到轨输入运算放大器也能保持高共模抑制比。
它们可用作许多市售运算放大器的高性价比直接替代产品，以降低功耗并改善输入/输出范围和性能。
商品特性
- 通用、低成本
- 增益带宽积：1MHz
- 低静态电流：45μA/放大器
- 失调电压：最大5.0mV
- 失调电压温度漂移：2μV/℃
- 输入偏置电流：10pA
- 共模抑制比/电源抑制比：90dB
- 单位增益稳定
- 轨到轨输入和输出
- 输入过载时无相位反转
- 电源电压范围：2.1V至6.0V
- 工作范围：-40℃至125℃
- 静电放电等级：人体模型8kV、带电器件模型2kV、机器模型500V
- 常用封装类型
应用领域
- 音频输出
- 电池和电源控制
- 烟雾/气体/环境传感器
- 医疗设备
- 便携式仪器和移动设备
- 有源滤波器
- 压电换能器放大器
- 传感器接口
- 专用集成电路输入或输出放大器
