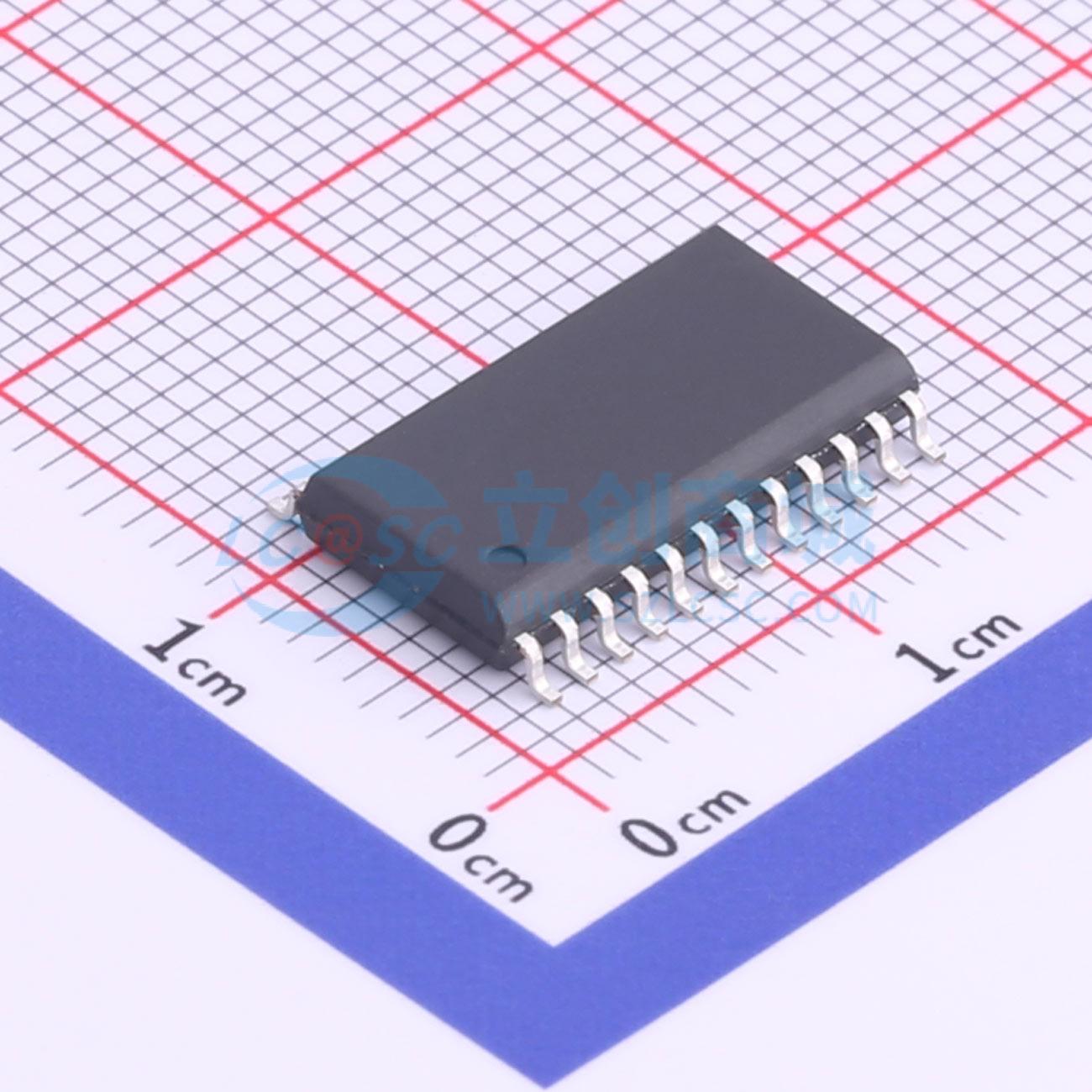

温馨提醒：图片仅供参考，商品以实物为准
YS84C12S24
YS84C12S11
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- YS(汇春)
- 商品型号
- YS84C12S24
- 商品编号
- C840476
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
参数完善中
商品概述
- 8位MTPCMOS单片机
- MTP空间：(4K + 32) * 14位。可经受1000次写操作。
- SRAM空间：256 + 128 (程序可选)字节。
- d级深硬件堆栈
- 26个双向输入/输出IO口。
- PA、PB、PD端口独立的可编程弱上拉。
- PC端口独立的可编程弱上、下拉。
- PA、PB端口引脚电平变化中断唤醒。
- 高灌（TYP：30mA）/高拉（TYP：20mA）电流能力(PA3除外)，可直接驱动LED。
- Timer0：带8位可编程预分频器的8位定时器/计数器。
- Timer1：带有预分频器的16位定时器/计数器；外部Timer1门控（计数使能）；如果选择了INTOSC模式，或者在LP模式下可选择使用OSC1和OSC2作为Timer1的振荡器。
- 2路10bit高分辨率PWM输出。
- Timer0、Timer1中断。PWM中断。PA、PB电平变化中断。触摸中断。I2C中断。两路外部中断（INT0、INT1）。AD转换完成中断。
- 最多8个模拟输入通道。ADC参考电压可用软件选择为内部或外部参考。当选择内部参考时，可通过配置寄存器选择片内1.024V、2.048V或者VDD作为参考电压。
- 15通道Touch KEY，可通过软件单独对每路调节灵敏度。
- 外部高速时钟：高达20MHz。
- 内部高速时钟：16MHz RCFcpu支持16Mhz（VDD需大于4.5V）、8MHz、4MHz、2MHZ、1MHZ、500KHz、250KHz。
- 内部低速时钟：RC振荡器31KHz。
- 仅需学习35条指令。
- 除跳转指令外的所有指令都是单周期的。
- 直接、间接和相对寻址模式。
- 待机电流：电压为5V时，典型值1uA（无触摸）。
- 工作电流：频率为1MHz、电压为3.3V时，典型值为600uA；频率为31kHz、电压为3.3V时，典型值为400uA。
- 通过两个引脚(PA0，PA1)实现在线串行编程和调试
商品特性
- 高精度内部振荡器，出厂时精度校准为 +/-1%。
- 可用软件选择的频率范围为250kHz到16MHz。
- 软件可选的31kHz内部振荡器。
- 节能的休眠模式。
- 宽工作电压范围（2.2V到5.5V）。
- 工业级温度范围。
- 上电复位（Power-on Reset，POR）。
- 上电延时定时器（Power-up Timer，PWRT）和振荡器起振定时器（Oscillator Start-up Timer，OST）。
- 带软件控制选择的LVR低电压侦测选择(侦测电压有1.9V、2.5V、3.8V可选）。
- 带片上振荡器（振荡器频率可由软件选择，当预分频比最大时其标称值为268秒）并且可软件使能的增强型低电流看门狗定时器（Watchdog Timer，WDT）。
- 带上拉的主复位，可复用为输入引脚。
- 可编程代码保护。
应用领域
- 适用于需要高精度内部振荡器的应用
- 适用于需要宽工作电压范围（2.2V 到5.5V）的应用
- 适用于需要工业级温度范围的应用
- 适用于需要低功耗特性的应用，如待机电流典型值1uA（无触摸）
- 适用于需要多个模拟输入通道和高分辨率PWM输出的应用
- 适用于需要电容触摸功能的应用
- 适用于需要多路中断源的应用，如Timer0、Timer1 中断，PWM 中断，PA、PB 电平变化中断，触摸中断，I2C 中断，外部中断等
- 适用于需要在线串行编程和调试的应用
