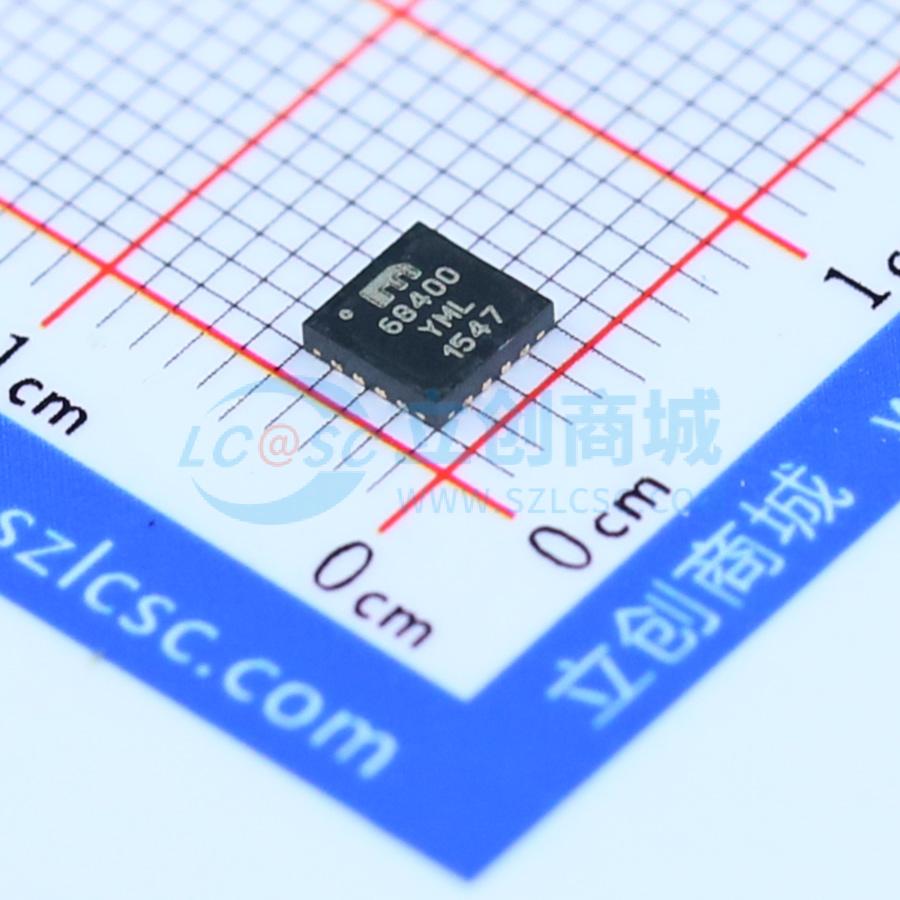

温馨提醒：图片仅供参考，商品以实物为准

MIC68400YML-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC68400YML-TR
商品编号: C86754
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

MIC68400是一款高峰值电流LDO稳压器，专为为FPGA核心电压等应用供电而设计，这些应用需要高启动电流和较低的标称工作电流。MIC68400能够在启动时提供4A电流，通过小型MLF无引脚封装提供高功率。MIC68400还能实现多种上电和掉电协议，如排序、跟踪和比例跟踪。 MIC68400的输入电压范围为1.65V至5.5V，涵盖了当今常见的所有主要电源电压。它旨在驱动需要大电流、低电压的数字电路（如PLD、DSP、微控制器等）。MIC68400集成了一个延迟引脚（Delay），用于在上电时控制上电复位输出（POR），在掉电时控制掉电延迟。此外，还有一个斜坡控制引脚（RC），用于跟踪应用或在上电和掉电时调整输出电压的压摆率。这在负载电容很大且浪涌电流可能导致电源电压故障、微处理器或其他复杂逻辑芯片死机的应用中非常重要。多个MIC68400可以通过两种模式进行级联。在跟踪模式下，主稳压器的输出电压驱动从稳压器的RC引脚，使从稳压器在上电和掉电期间跟踪主稳压器。在排序模式下，主稳压器的POR驱动从稳压器的使能（EN）引脚，使从稳压器在主稳压器之后上电，在主稳压器之前（或之后）掉电。这种特性对于多输出电源的上电和掉电控制至关重要。MIC68400具备全面保护功能，提供热保护、限流保护和反向电流保护。 MIC68400的结温范围为 - 40°C至 + 125°C，有固定输出和可调输出两种选择。MIC68400采用小巧的16引脚4mm×4mm MLF封装。

商品特性

使用10μF陶瓷电容时稳定
输入电压范围：1.65V至5.5V
0.5V参考电压
全温度范围内输出公差为±2.0%
启动峰值最大输出电流4A
连续工作电流3A
通过引脚连接实现上电和掉电跟踪
时序控制的排序开关
可编程斜坡控制™，用于限制浪涌电流和控制上电及掉电时输出电压的压摆率
带可编程延迟时间的上电复位（POR）监控器
单个主稳压器可控制多个输出电压跟踪的从稳压器
小巧的4mm×4mm MLF封装
3A输出电流时，全温度范围内最大压差（VIN - VOUT）为500mV
固定和可调输出电压
出色的线性和负载调节指标
逻辑控制关断
热关断和限流保护

应用领域

FPGA/PLD电源
网络/电信设备
微处理器核心电压
高效线性后置稳压器
排序或跟踪电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	500mV~5.5V
	输出电流	4A

	属性	参数值
	压差	500mV@(3A)
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
