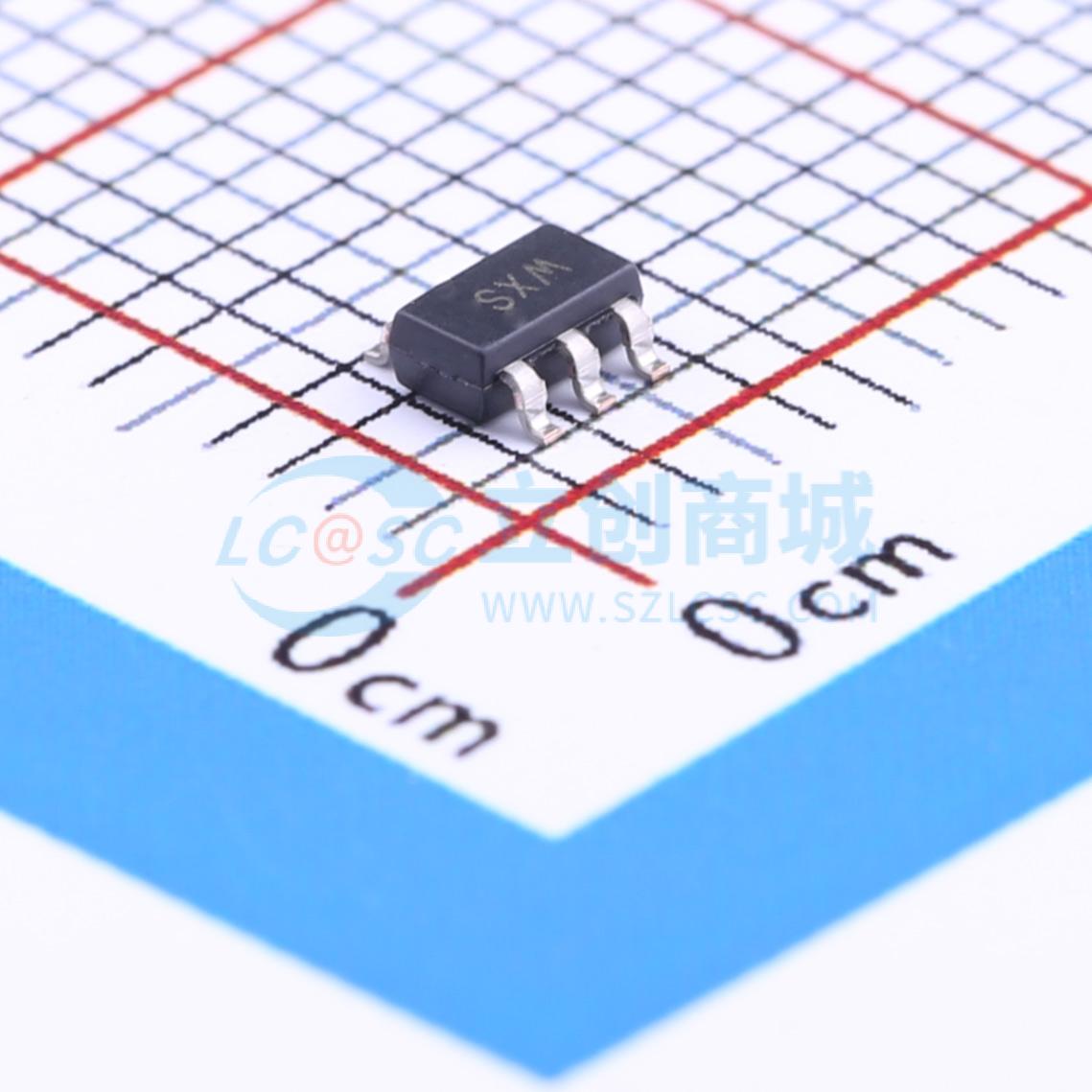

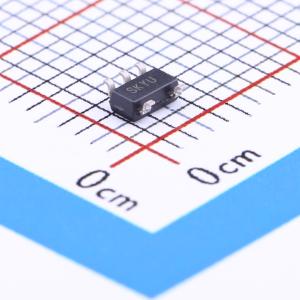

温馨提醒：图片仅供参考，商品以实物为准

MIC5504-3.3YM5-TR

输入5.5V 输出3.3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款先进的通用型LDO，非常适合为通用便携式设备供电。提供了高性能的300mA LDO，采用超小型1mm × 1mm封装。其中部分LDO在使能引脚为低电平时，输出端具备自动放电功能；部分产品的使能引脚上有内部下拉电阻，当使能引脚悬空时可禁用输出，适用于处理器启动期间控制信号悬空的应用场景。适用于电池供电应用，提供2%的初始精度、低 dropout 电压（300mA时为160mV）和低接地电流（典型值为38μA）。还可进入零关断模式电流状态，禁用时几乎不消耗电流。工作结温范围为 -40°C 至125°C。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5504-3.3YM5-TR
商品编号: C88419
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

MIC5501/2/3/4是一款先进的通用低压差线性稳压器（LDO），非常适合为通用便携式设备供电。MIC5501/2/3/4系列产品在超小的1 mm × 1 mm封装中提供了高性能的300mA LDO。MIC5502和MIC5504 LDO在输出端具备自动放电功能，当使能引脚为低电平时该功能激活。MIC5503和MIC5504的使能引脚上有一个内部下拉电阻，当使能引脚浮空时，输出将被禁用。这对于处理器启动期间控制信号浮空的应用非常理想。 MIC5501/2/3/4非常适合电池供电应用，它具有2%的初始精度、低压差电压（300mA时为160mV）和低接地电流（典型值为38μA）。MIC5501/2/3/4还可以进入零关断模式电流状态，禁用时几乎不消耗电流。 MIC5501/2/3/4的工作结温范围为 -40°C至125°C。

商品特性

输入电压范围：2.5V至5.5V
固定输出电压范围：1.0V至3.3V
保证300mA输出电流
高输出精度（±2%）
低静态电流：38μA
使用1μF陶瓷输出电容时稳定
低压差电压：300mA时为160mV
输出放电电路：MIC5502、MIC5504
内部使能下拉：MIC5503、MIC5504
热关断和限流保护
4引脚1.0mm × 1.0mm Thin DFN封装
MIC5504 5引脚SOT23封装

应用领域

智能手机
数码相机、全球定位系统、便携式媒体播放器和个人数字助理
医疗设备
便携式电子5V系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	160mV@(300mA)

	属性	参数值
	静态电流(Iq)	38uA
	噪声	175uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
