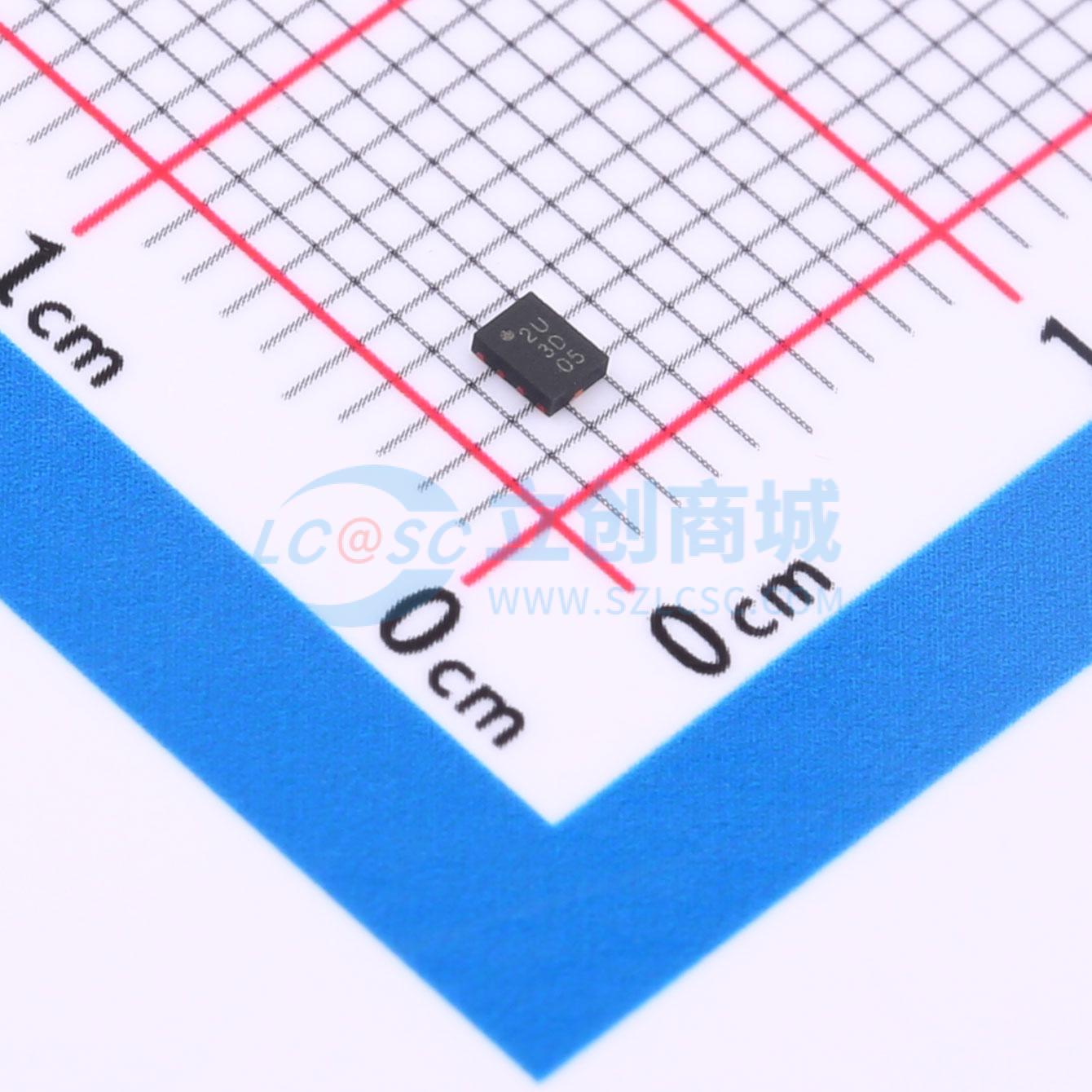

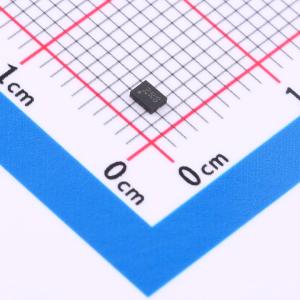

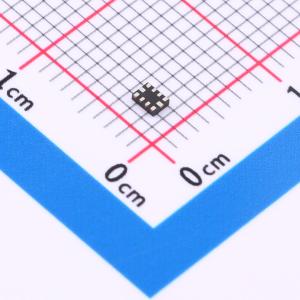

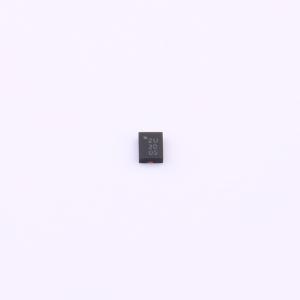

DIA3000QN10
双刀双掷（DPDT），适用于USB 2.0高速和移动高清连接（MHL）的5.8GHz开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模拟开关 汽车级USB2.0高速开关
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIA3000QN10
- 商品编号
- C7543819
- 商品封装
- QFN-10
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 导通时间(ton) | 7us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 9.5Ω@2.3V | |
| 关闭时间(toff) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 60ns |
商品概述
DIA3000是一款双单刀双掷（SPDT）开关，在同一封装内集成了移动高清链路（MHL）开关和USB2.0高速（480Mbps）开关。该产品带宽宽，可使USB连接器同时用于MHL视频信号传输和USB数据传输。 DIA3000的Vcc输入电压范围为2.3V至5.5V，具备过压耐受（OVT）功能，允许I/O引脚承受过压情况（最高可达5.5V）。断电保护功能可在无电源或电源电压为0V时，使所有I/O引脚处于高阻抗模式，且无过大泄漏电流。DIA3000的控制逻辑与1.8V兼容，可直接与基带处理器的通用输入/输出（GPIO）接口连接。 DIA3000采用小型QFN2×1.5~10封装，非常适合用于手持设备应用。
商品特性
- 宽VCC输入电压范围：2.3V至5.5V
- USB通道：
- 带宽（-3dB）：5.8GHz
- 导通电阻（典型值）：4.6Ω
- 导通电容（典型值）：1.2pF
- 移动高清链路（MHL）通道：
- 带宽（-3dB）：5.5GHz
- 导通电阻（典型值）：5.7Ω
- 导通电容（典型值）：1.4pF
- 超低功耗：20μA（典型值）
- 附加特性：
- 断电保护：低电流
- 掉电状态（VCC = 0V）下的泄漏电流
- 所有I/O引脚的过压耐受（OVT）能力最高可达5.5V
- 数据引脚短路至9V时的过压保护
- 采用QFN2×1.5 - 10封装
应用领域
- 便携式仪器
- 数码相机
- 平板电脑
- 手机
