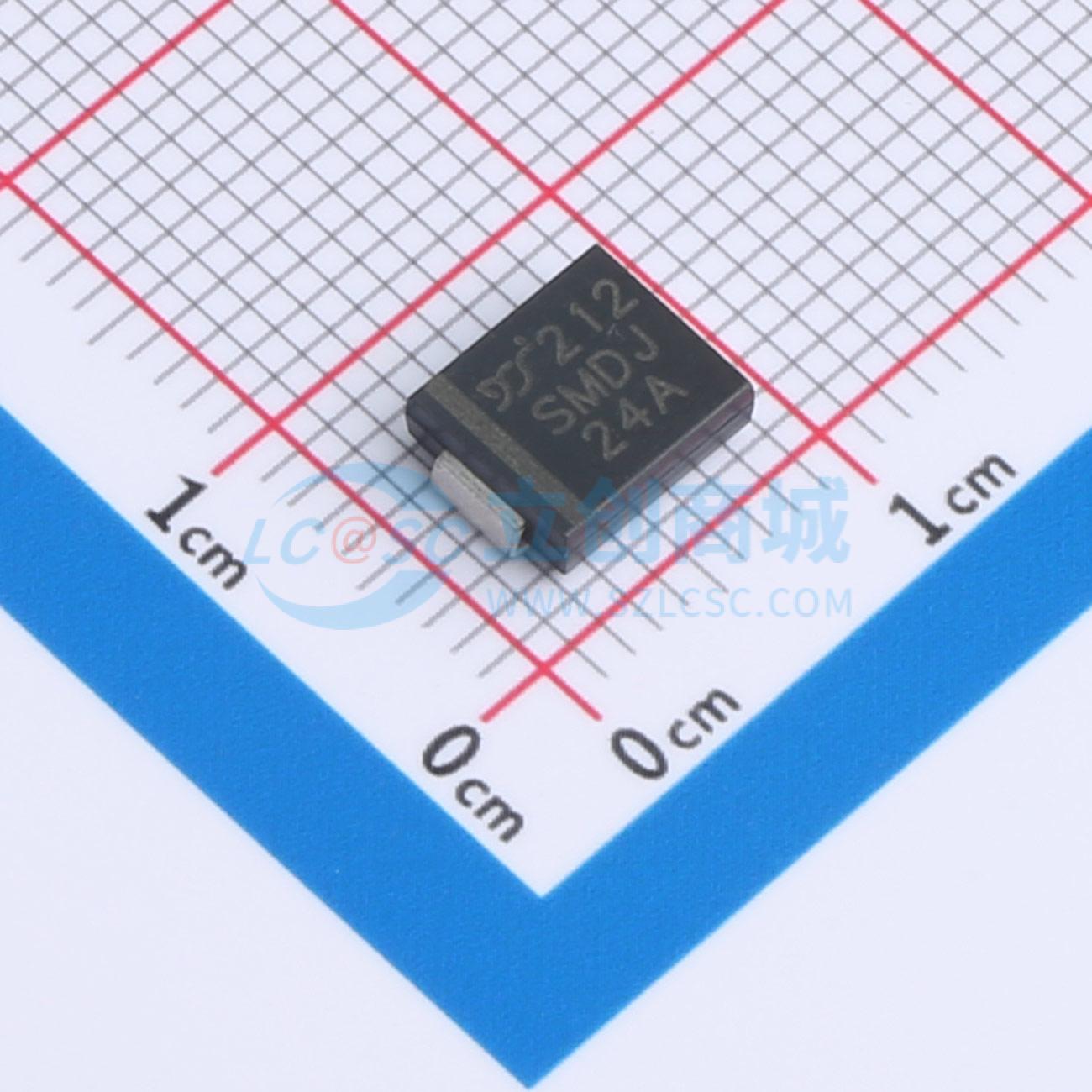

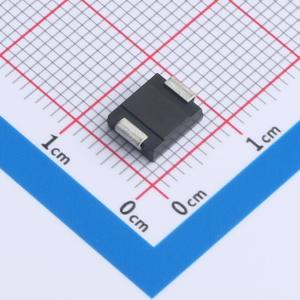

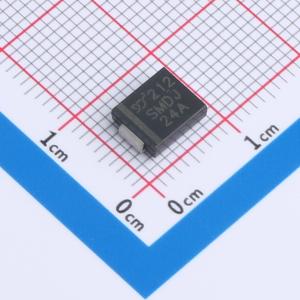

SMDJ24AQ
单向TVS 24V截止 峰值浪涌电流：77.12A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车规品
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMDJ24AQ
- 商品编号
- C7529445
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.365333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 77.12A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3kW@10/1000us | |
| 击穿电压 | 29.5V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 提供单向和双向型号
- 采用10/1000 µs波形时，峰值脉冲功率能力达3000W
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020C标准的MSL 1级，无铅最高峰值温度为260 ℃
- 依据IEC 61000-4-2标准，数据线ESD保护能力为30kV（空气）、30kV（接触）
应用领域
- 用于保护敏感电子设备，抵御由电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车、电信领域传感器单元信号线上产生的电压瞬变。
