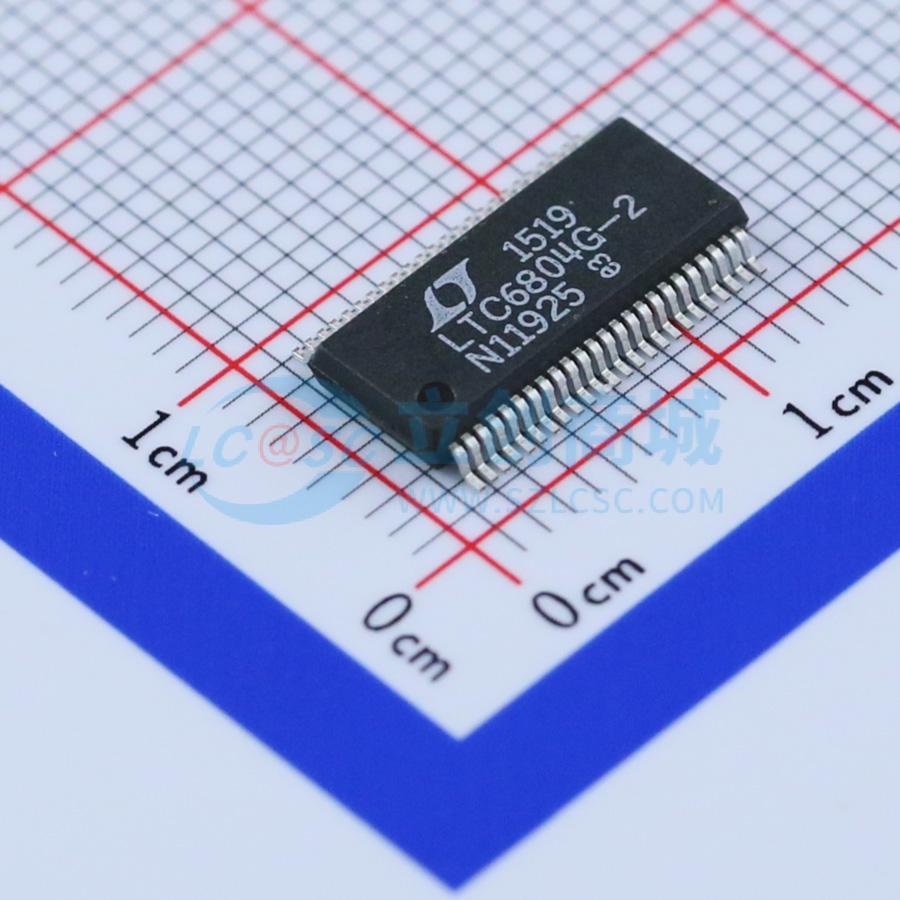

温馨提醒：图片仅供参考，商品以实物为准
LTC6804IG-2#PBF
多节电池组监视器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成可寻址接口的第3代12通道多单元电池监控器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6804IG-2#PBF
- 商品编号
- C84771
- 商品封装
- SSOP-48-208mil
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 11V~40V | |
| 电池节数 | 12 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 4uA | |
| 接口类型 | SPI；I2C |
商品概述
LTC6804 是第三代多节电池的电池组监视器，可测量多达 12 个串联电池的电压，并具有低于 1.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6804 成为大多数化学成分电池的合适之选。所有 12 节电池的电压可在 290μs 之内完成测量，并可选择较低的数据采集速率以实现高噪声抑制。
可以把多个 LTC6804 器件串联起来，因而在一长串的高电压电池中实现每节电池的同时监视。每个 LTC6804 具有一个 isoSPI 接口，用于实现高速、抗 RF 干扰的局域通信。使用 LTC6804-1 时，多个器件采用菊链式连接，且所有器件采用一根主处理器接线。而使用 LTC6804-2 时，多个器件并联连接至主处理器，而对每个器件进行个别寻址。
其他特点包括每节电池电荷的被动平衡、一个内置的 5V 稳压器和 5 根通用的 I/O 线。在睡眠模式中，电流消耗减小至 4μA。LTC6804 可直接由电池或一个隔离式电源供电。
应用领域
- 电电动汽车及混合动力汽车
- 后备电池系统
- 电网能量存储
- 高功率便携式设备
