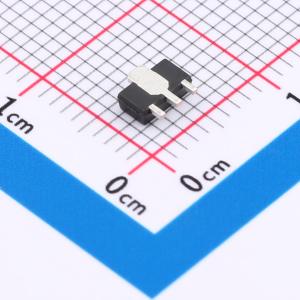

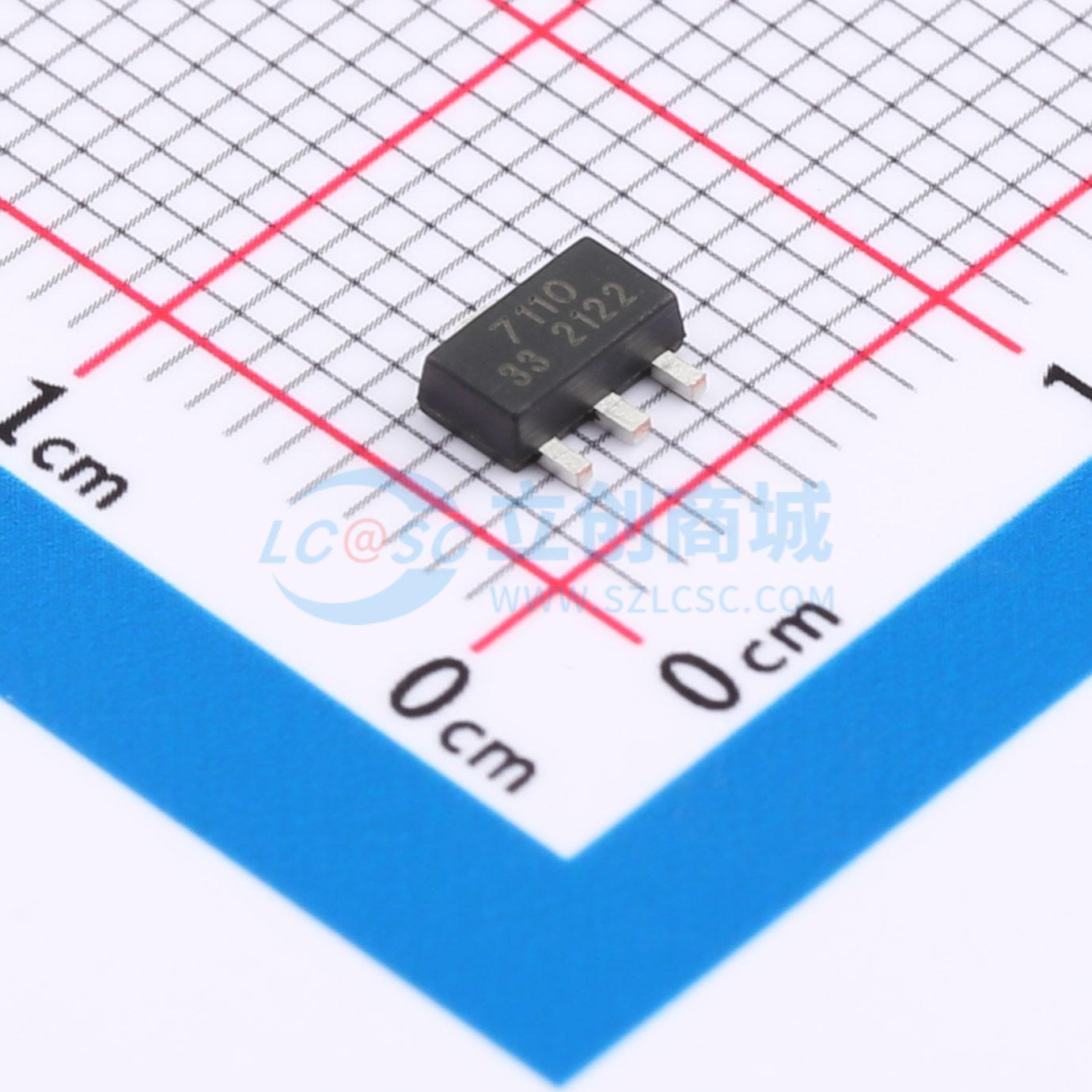

GN1117-3.3V
低压降正向稳压器
- 描述
- GN1117是一款最大输出电流为1A的低压降正向稳压器，其中GN1117-ADJ是可调输出电压版，只需要两个外接电阻即可实现输出电压在1.25V~13.8V范围内的调节，而GN1117-1.2/1.5/1.8/2.5/2.85/3.3/5是固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电压版。芯片内置温度保护。广泛应用于各种需要高精度，低压降正向稳压场合。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1117-3.3V
- 商品编号
- C7502486
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.1577克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 1.2V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GN1117是一款最大输出电流为1A的低压降正向稳压器，其中GN1117 - ADJ是可调输出电压版，只需要两个外接电阻即可实现输出电压在1.25V~13.8V范围内的调节，而GN1117 - 1.2/1.5/1.8/2.5/2.85/3.3/5是固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电压版。芯片内置温度保护。广泛应用于各种需要高精度，低压降正向稳压场合。
商品特性
- 输出电压可调
- 低压差
- 内置温度保护
- 最大输出电流：1A
应用领域
- 膝上型电脑，掌上电脑和笔记本电脑
- 电池充电器
- SCSI - II主动终端
- 移动电话
- 无绳电话
- 电池供电系统
- 便携式设备
- 开关电源的后置稳压器
