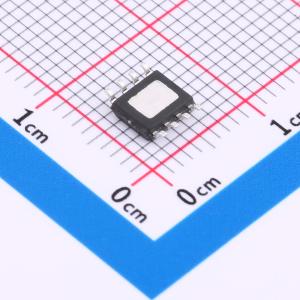

GN4056

单节锂离子电池恒定电流/恒定电压线性充电器

描述: 恒定电流/电压线性充电器高达1A的可编程充电电流,并具有可在无过热危险的情况下实现充电功率最大化的热调节功能精度达到±1.5%的4.2V预设充电电压
品牌名称: GN(旌芯半导体)
商品型号: GN4056
商品编号: C7502485
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.199133克(g)

商品参数

商品概述

GN4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装，与较少的外部元件使得GN4056成为便携式应用的理想选择。GN4056可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至一定值时，GN4056将自动终止充电循环。

当输入电压（交流适配器或USB电源）被拿掉时，GN4056自动进入一个低电流低功耗状态，将电池漏电流降至2uA以下。GN4056在有电源时也可置于停机模式，从而将供电电流降至60uA。GN4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

商品特性

高达1000mA的可编程充电电流
无需MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOP封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1.5%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/7~C/10充电终止
待机模式下的供电电流为55uA
约2.8V涓流充电器件版本
软启动限制了浪涌电流
电池温度监测功能
采用8引脚SOP带底部散热片封装（散热片接地）

应用领域

移动电话、PDA
MP3、MP4播放器
数码相机
电子词典
GPS
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 10 个)

个

起订量：10 个4000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	55uA
