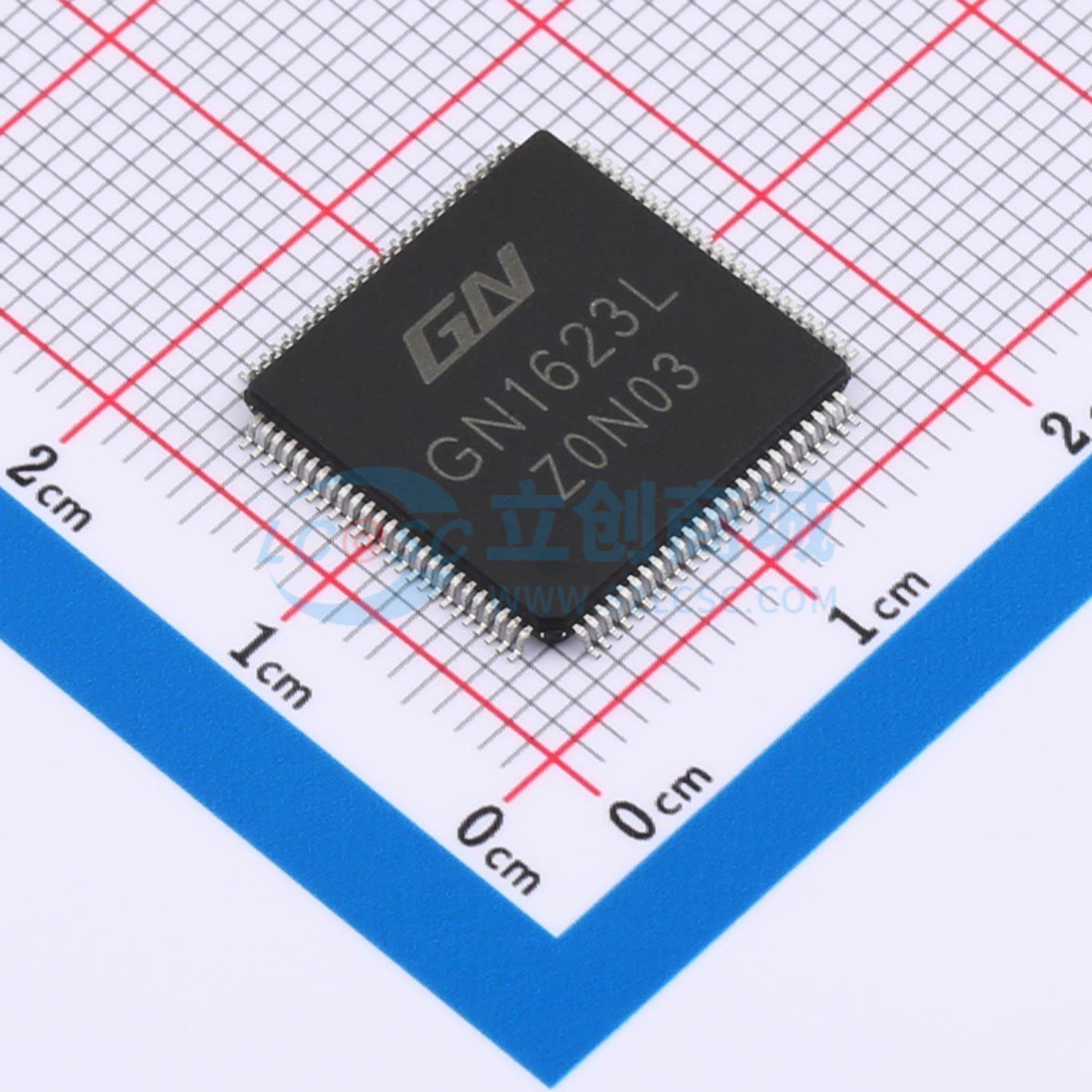

温馨提醒：图片仅供参考，商品以实物为准

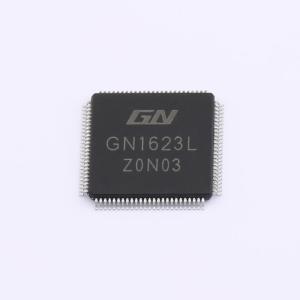

GN1623L
GN1623L
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大显示的笔段为384段（48×8）。支持串行接口，蜂鸣器，看门狗/时基定时器等功能。储存多功能LCD控制电路，串行接口仅需3根线。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1623L
- 商品编号
- C7502476
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 5.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/8 |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/4 | |
| 显示配置(位) | 48x8 bit | |
| 频率 | 32kHz |
商品概述
GN1623是一款LCD驱动控制器电路。该芯片最大可驱动48Seg×8Com的LCD显示器。GN1623内置串行接口、蜂鸣器、看门狗/时基定时器等功能。
商品特性
- 工作电压：2.7V～5.5V
- 内置时钟发生器
- 可使用外部332.768kHz晶振或32kHz频率源输入
- 1/4偏置，1/8占空比，帧频为85Hz
- 最大笔段数：384段（48Seg×8Com）
- 三线串行接口
- 8种WDT/时基选择
- 时基/WDT溢出输出
- 内含LCD显示RAM
- 两种可选的蜂鸣器频率（2kHz或4kHz）
- 提供待机模式
- 内置LCD驱动电压发生器
- VLCD引脚可调节LCD工作电压
- 衬底接VDD
