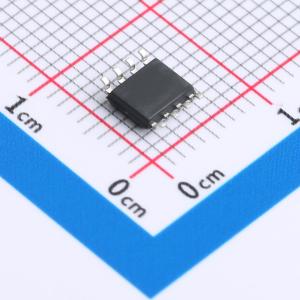

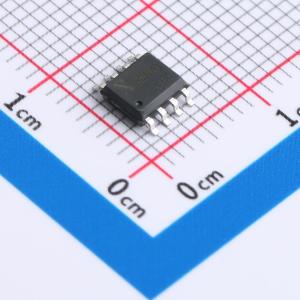

JSM6900SO-5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单芯片霍尔电流传感器 JSM6900S0是一款高性能霍尔效应电流传感器可以更为有效地测量交流（AC）或者直流（DC)电流，可广泛应用于工业，消费类及通信类设备。 JSM6900S0系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。线性霍尔电路采用先进的BCDMOS制程生产，其中包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。
品牌名称: JSMSEMI(杰盛微)
商品型号: JSM6900SO-5A
商品编号: C7496525
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.146克(g)

商品参数

商品概述

JSM6900S0是一款高性能霍尔效应电流传感器可以更为有效地测量交流（AC）或者直流（DC)电流，可广泛应用于工业，消费类及通信类设备。 JSM6900S0系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。线性霍尔电路采用先进的BCDMOS制程生产，其中包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无磁场的情况下，电流传感器静态输出为2.5V固定电压或50%Vcc。在电源电压5V条件下，传感器静态输出可以在0.2~4.8V之间随磁场线性变化，线性度可达0.4%。 JSM6900S0内部集成的动态失调消除电路使传感器的灵敏度不受外界压力和IC封装应力的影响。JSM6900S0提供SOP8封装，工作温度范围-40~150℃，符合RoHS标准。

商品特性

工作电压：4.5V~5.5V
静态共模输出点：2.5V或者50%Vcc
测量范围宽：5A/10A/20A/30A/40A/50A
隔离电压：2500V
高带宽：120kHz
输出响应时间：4μs (典型值)
工作范围内稳定度：1.5%@25℃~150℃；1%@-40℃~25℃
低噪声模拟信号通路
抗干扰能力强
抗机械应力强，磁场参数不受外界压力而偏移
ESD (HBM) :5kV
工作温度：-40℃~150℃
通过RoHS认证：（EU）2015/863

应用领域

逆变器电流检测
电机相位电流检测 (电机控制)
光伏逆变器
蓄电池负载检测系统
电流互感器
开关电源
过载保护装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	-5A~5A
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	2500Vrms
	灵敏度	400mV/A
	待机电流	-

	属性	参数值
	工作温度	-40℃~+150℃
	带宽	120kHz
	电流端电阻	1.5mΩ
	响应时间(tr)	4us
	双向电流检测	支持
