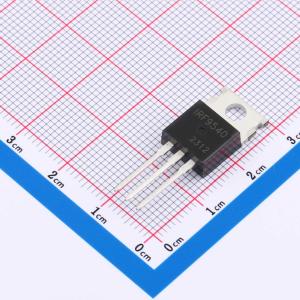

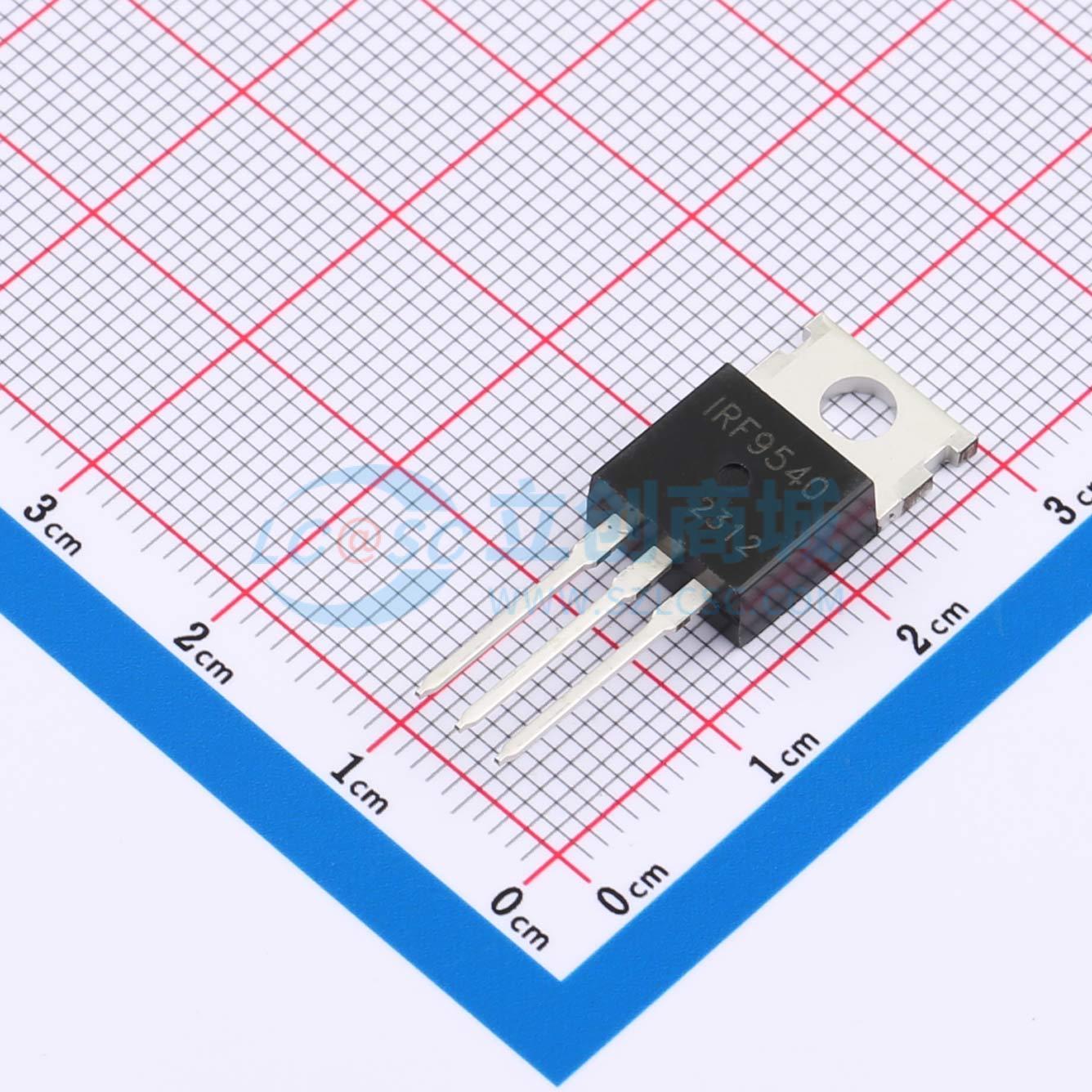

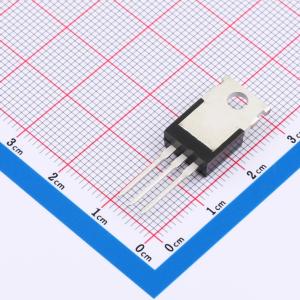

IRF9540
1个P沟道 耐压:100V 电流:20A
- 描述
- 此P沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻RDS(ON)和低栅极电荷。它可用于多种应用。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- IRF9540
- 商品编号
- C7496537
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 90mΩ@10V,10A | |
| 耗散功率(Pd) | 58W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 44nC@10V | |
| 输入电容(Ciss) | 3.02nF@20V | |
| 反向传输电容(Crss) | 73pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 漏源电压（VDS）：20V
- 漏极电流（ID）：3.2A
- 导通电阻 RDS(ON)（VGS = 4.5V 时）< 52mΩ
- 导通电阻 RDS(ON)（VGS = 2.5V 时）< 68mΩ
- 沟槽式低电压功率 MOSFET 技术
- 高功率和大电流处理能力
应用领域
- 脉宽调制（PWM）应用
- 负载开关
