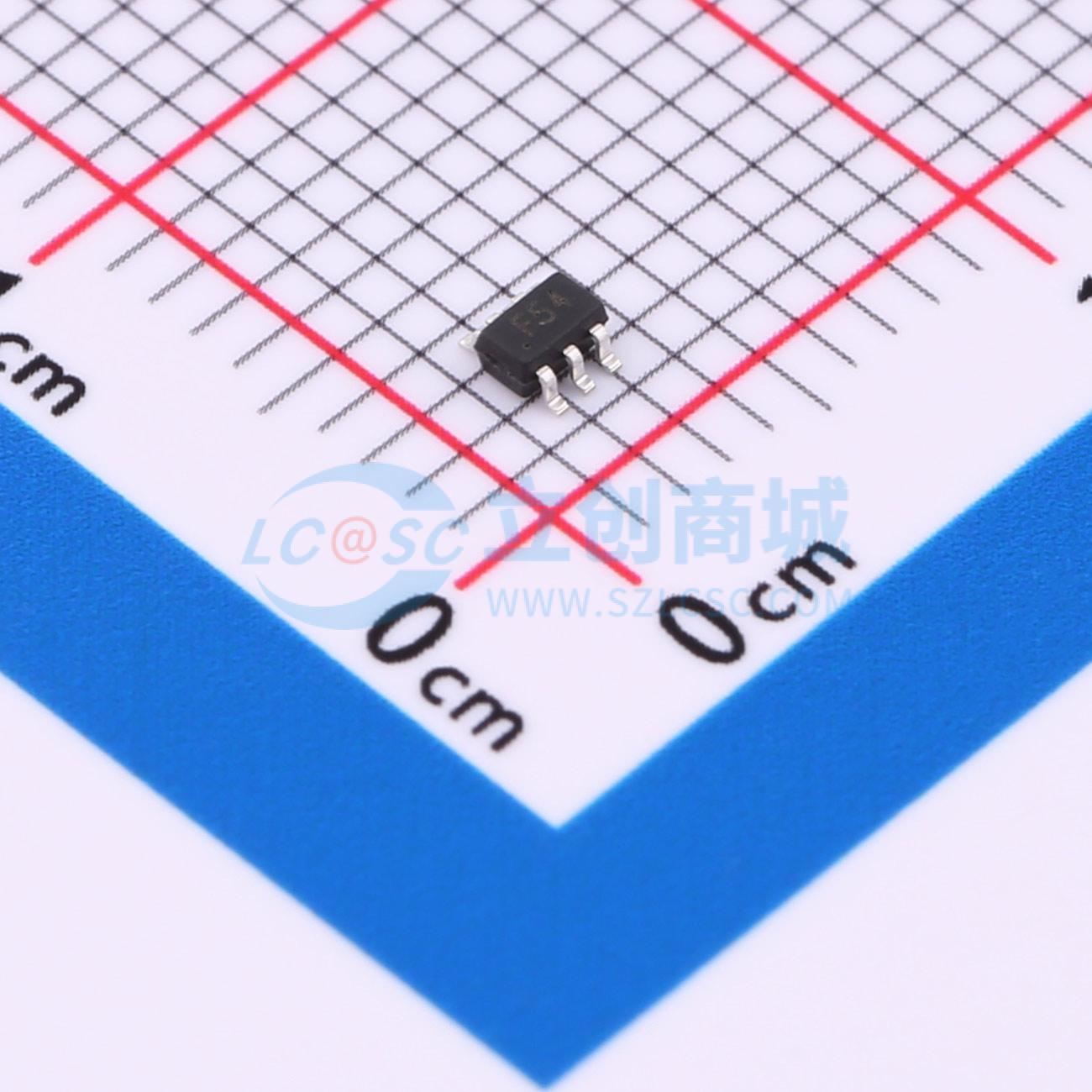

温馨提醒：图片仅供参考，商品以实物为准

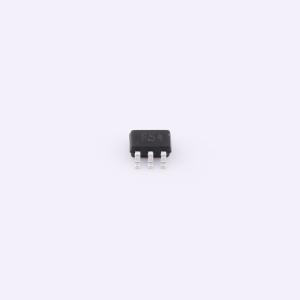

SLESD0504F
单向ESD 5V截止
- 描述
- SLESD0504F是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容（I/O到I/O）仅为0.20pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SLESD0504F采用小型SOT - 363封装。每个SLESD0504F器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性等综合特性，使SLESD0504F非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD0504F的低钳位电压可确保受保护IC承受的应力最小。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD0504F
- 商品编号
- C7496540
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.031133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
SLESD0504F是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容（I/O到I/O）仅为0.20pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 SLESD0504F采用小型SOT - 363封装。每个SLESD0504F器件可保护四条高速数据线和一条Vcc线。超低电容、小尺寸和高ESD耐受性等综合特性，使SLESD0504F非常适合高速数据端口和高频线路（如HDMI和DVI）应用。SLESD0504F的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）±25KV（空气放电）、±20KV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns），电缆放电事件（CDE）标准
- 针对高速线路优化的封装
- 小型封装（2.100mm * 2.3mm * 1.0mm）
- 可保护四条数据线和一条Vcc线
- 低电容：0.20pF（I/O到I/O）
- 低漏电流
- 低钳位电压
- 每个I/O引脚可承受±8KV接触放电的1000多次ESD冲击
应用领域
- 串行ATA
- MDDI端口
- USB 2.0/3.0电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
