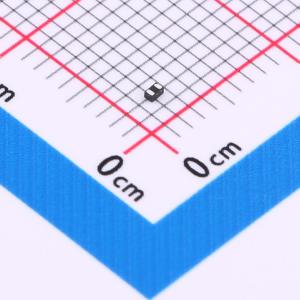

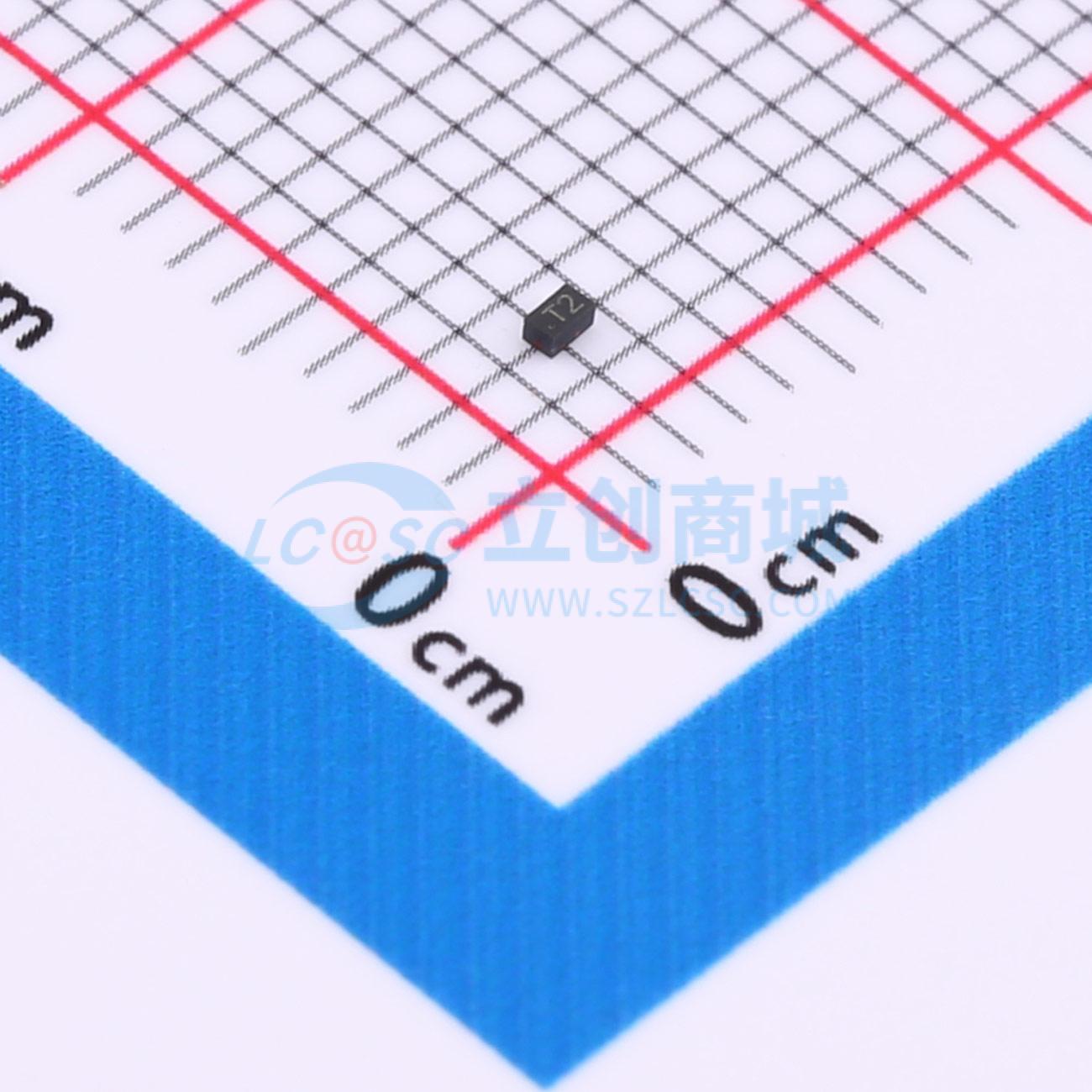

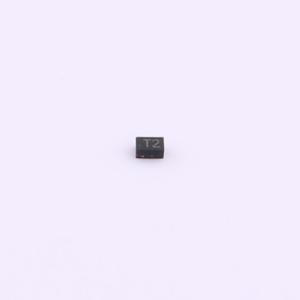

温馨提醒：图片仅供参考，商品以实物为准

SLESD5411N

双向ESD 7V截止

描述: SLESD5411N是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLESD5411N的最大电容仅为30pF，用于保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等要求。SLESD5411N采用超小型DFN1006封装。每个SLESD5411N器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
品牌名称: Slkor(萨科微)
商品型号: SLESD5411N
商品编号: C7496594
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01122克(g)

商品参数

商品概述

SLESD5411N是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLESD5411N的最大电容仅为30pF，用于保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等要求。 SLESD5411N采用超小型DFN1006封装。每个SLESD5411N器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

商品特性

峰值功率耗散：150W（8/20μs）
关断电压：7V
低电容：15pF（最大值）
可替代MLV（0402）
保护I/O端口
低钳位电压
低泄漏电流
低电容
响应时间<1ns
满足MSL 1要求
符合ROHS标准

应用领域

串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及配件
便携式仪器
外设
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V
	钳位电压	19V
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	类型	ESD
	Cj-结电容	15pF
