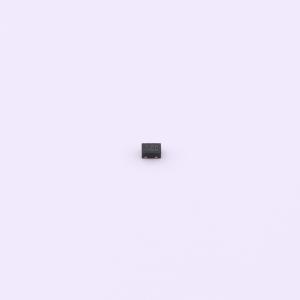

SLESD0301BU

双向ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLESD0301BU是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容为0.25pF，用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（EESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDDE）等标准。SLESD0301BU采用超小型DFNN1006封装。每个SLESD0301BU器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD耐受性等综合特性，使SLESD0301BU非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。
品牌名称: Slkor(萨科微)
商品型号: SLESD0301BU
商品编号: C7496603
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01003克(g)

商品参数

商品概述

SLESD0301BU是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。其典型电容为0.25pF，用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（EESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDDE）等标准。 SLESD0301BU采用超小型DFNN1006封装。每个SLESD0301BU器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD耐受性等综合特性，使SLESD0301BU非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）400A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装

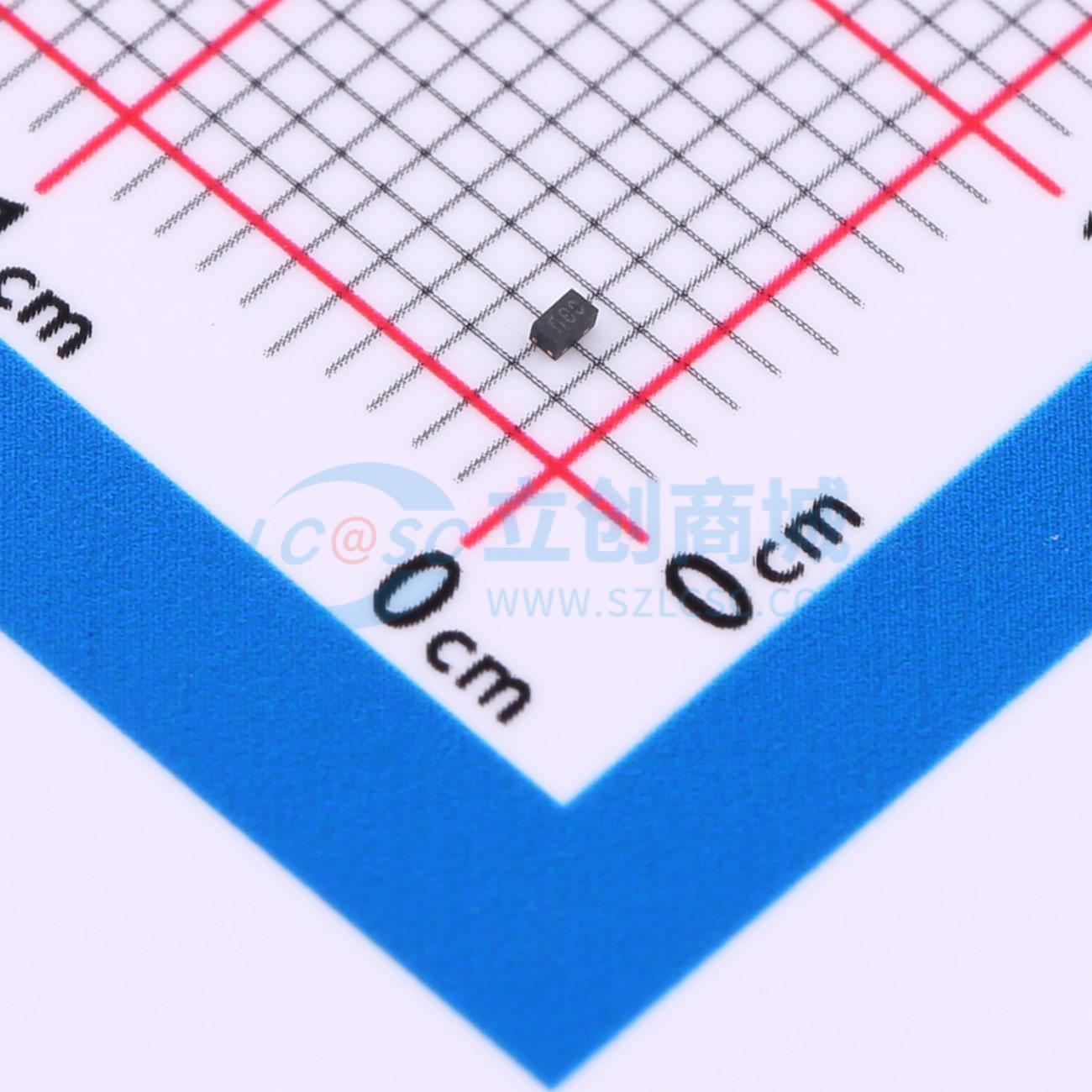

超小型封装（1.0mmx0.6mmx0.5mm）
保护一条数据、控制线
低电容：0.25pF（典型值）
低漏电流
低钳位电压

应用领域

串行ATA
台式机、服务器和笔记本电脑
手机
MDDI端口
USB数据线保护
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	25V
	峰值脉冲功率(Ppp)	100W
	击穿电压	4.2V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.25pF
