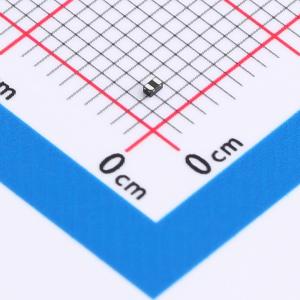

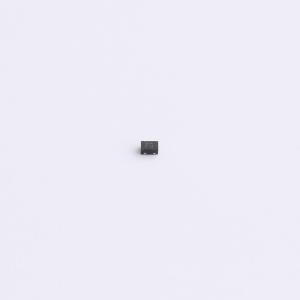

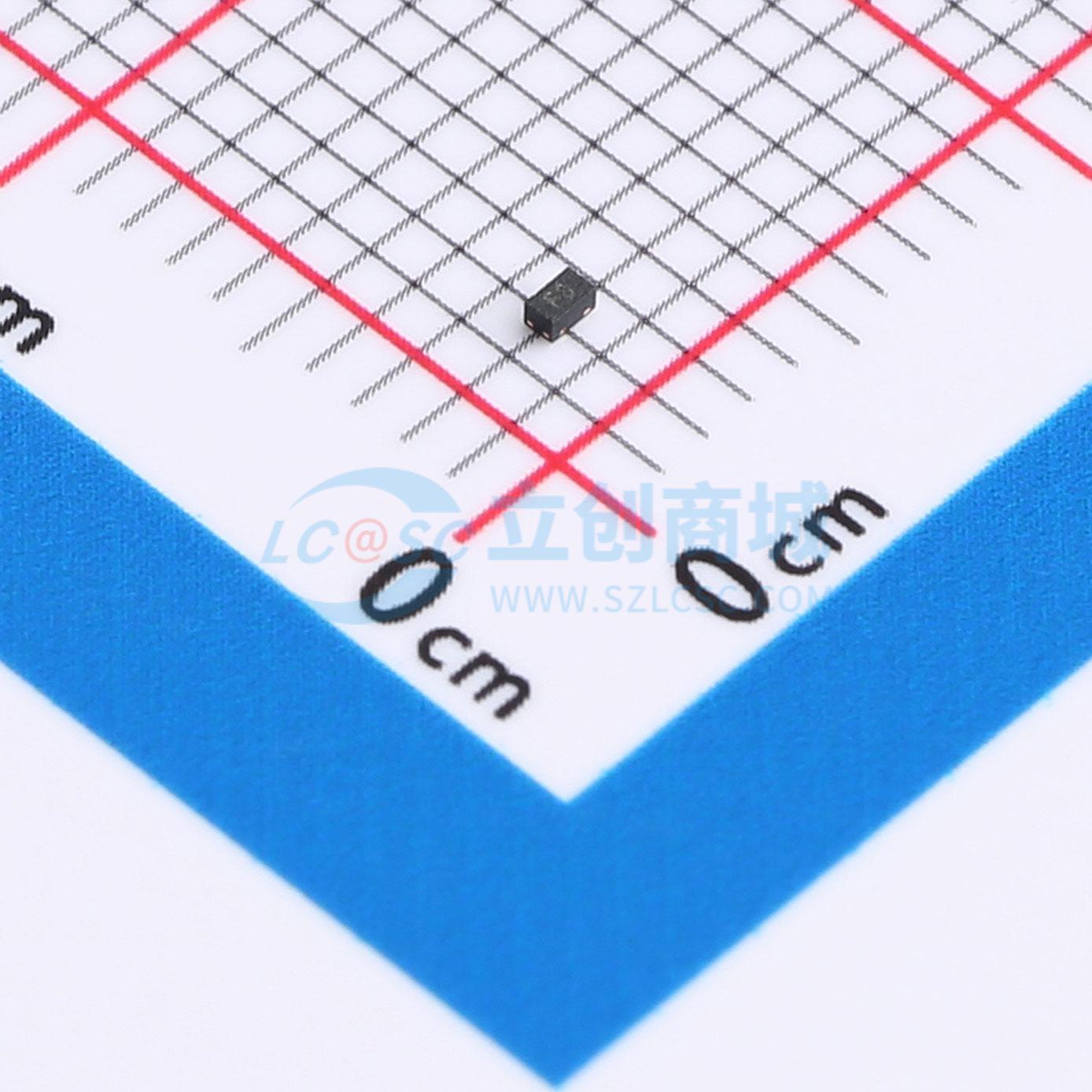

SLESD0301PBC
双向ESD 3.3V截止
- 描述
- SLESD0301PBC是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLESD0301PBC的最大电容为15pF，用于保护对寄生参数敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SLESD0301PBC采用超小型DFN1006封装。每个SLESD0301PBC器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD0301PBC
- 商品编号
- C7496604
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压 | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
SLESD0301PBC是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLESD0301PBC的最大电容为15pF，用于保护对寄生参数敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 SLESD0301PBC采用超小型DFN1006封装。每个SLESD0301PBC器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- 为高速数据线提供瞬态保护 IEC 61000 - 4 - 2（ESD）±30kV（接触放电）±30kV（空气放电） IEC 61000 - 4 - 4（EFT）40A（5/50 ns） 电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（1.0000x0.6mmx0.4mm）
- 保护一条数据、控制或电源线
- 低电容：15pF（最大值）
- 低漏电流
- 低钳位电压
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数字端口
- 用户识别模块（SIM）卡
