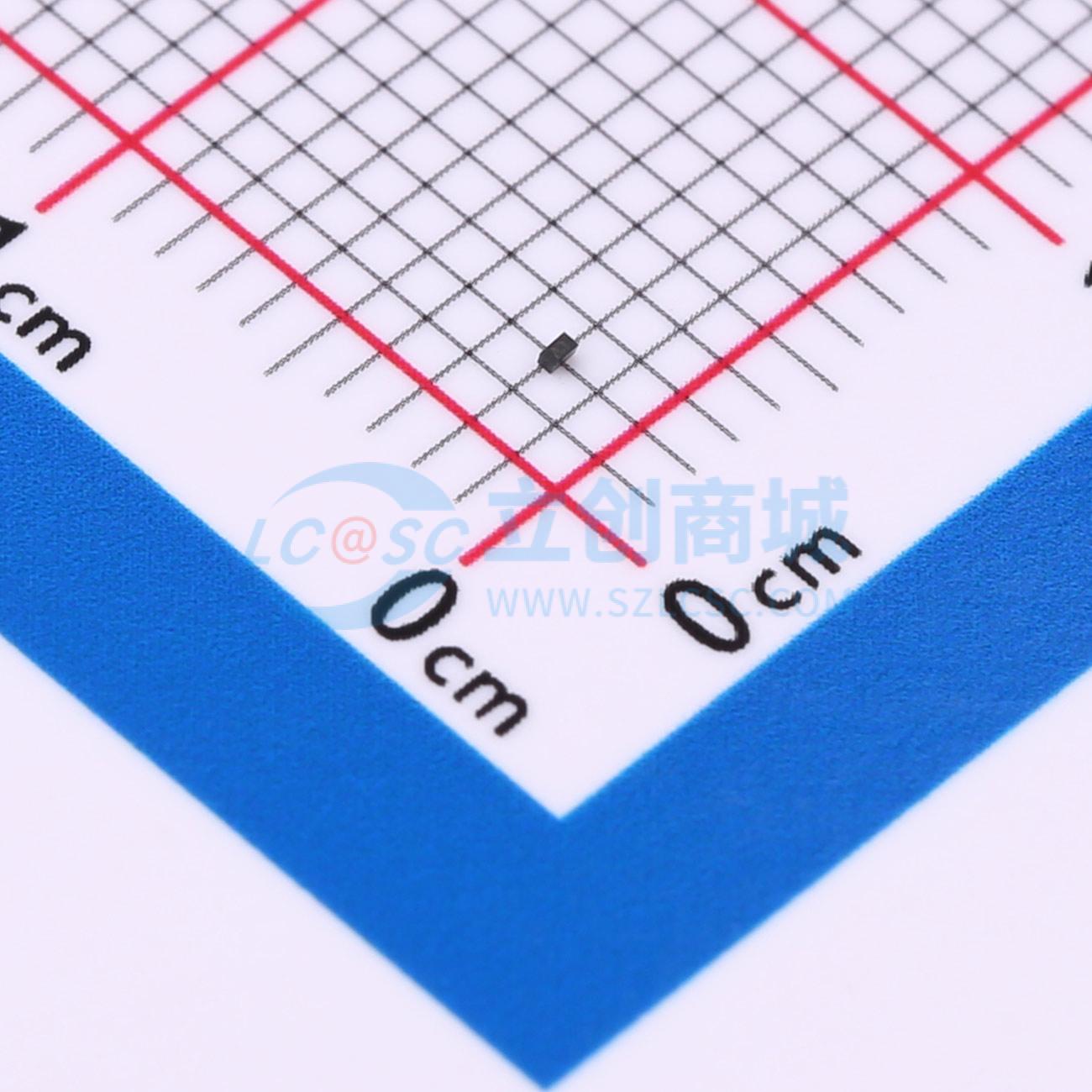

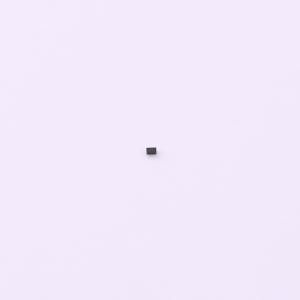

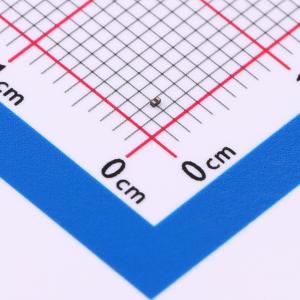

温馨提醒：图片仅供参考，商品以实物为准
SLESD03D6BN
双向ESD 3.3V截止
- 描述
- SLESD03D6BN是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLESD03D6BN的最大电容为16.5pF，用于保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SLESD03D6BN采用超小型DFN0603封装。每个SLESD03D6BN器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD03D6BN
- 商品编号
- C7496590
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 16.5pF |
商品概述
SLESD03D6BN是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SLESD03D6BN的最大电容为16.5pF，用于保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 SLESD03D6BN采用超小型DFN0603封装。每个SLESD03D6BN器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- 为高速数据线提供瞬态保护 IEC 61000 - 4 - 2（ESD）±30kV（接触）±30kV（空气） IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：80W（8/20μs）
- 工作电压：3.3V
- 超小型封装（0.6mmx0.3mmx0.3mm）
- 保护一条I/O线
- 低钳位电压
- 低泄漏电流
应用领域
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 手机及配件
- 便携式电子设备
- 物联网终端设备
- 智能可穿戴设备
