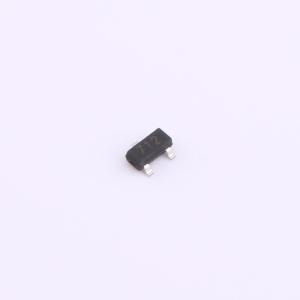

温馨提醒：图片仅供参考，商品以实物为准
PSM712-LF-T7-JSM
单向TVS 12V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 有效保护电路免受浪涌、瞬态干扰及静电放电造成的损害，在严苛环境下确保电子设备安全稳定运行
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PSM712-LF-T7-JSM
- 商品编号
- C7496528
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 20uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF；45pF |
商品概述
PSM712-LF-T7瞬态电压抑制（TVS）二极管专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计。PSM712-LF-T7可用于保护设备免受静电放电（ESD）、电快速瞬变（FET）和雷击产生的瞬态电压影响。 PSM712-LF-T7具备400瓦（tp = 8/20μs）的功率处理能力，可适应扩展共模应用中可能出现的更高瞬态电压水平。这提高了设备的可靠性，避免了使用未额定处理此类瞬态条件的齐纳二极管时所需的“猜测工作”。 集成设计有助于减少与走线电感相关的电压过冲。PSM712-LF-T7的低钳位电压可将受保护收发器的应力降至最低。SOT - 23封装为“拥挤”电路板的设计提供了灵活性。
商品特性
- 400瓦峰值脉冲功率（tp = 8/20μs）
- 符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）、IEC 61000 - 4 - 4（FET）40A（5/50ns）、IEC 61000 - 4 - 5（雷击）12A（8/20μs）标准的不对称数据线瞬态保护
- 保护两条+12V至 - 7V线路
- 低电容
- 低漏电流
- 低钳位电压
- 固态硅雪崩技术
- 符合RoHS标准
应用领域
- 具有扩展共模范围的RS - 485收发器保护
- 安全系统
- 自动取款机
- 混合光纤同轴（HFC）系统
- 网络
