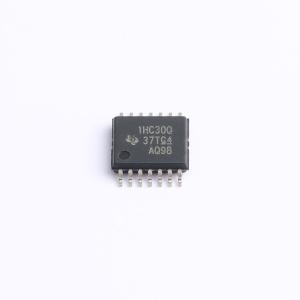

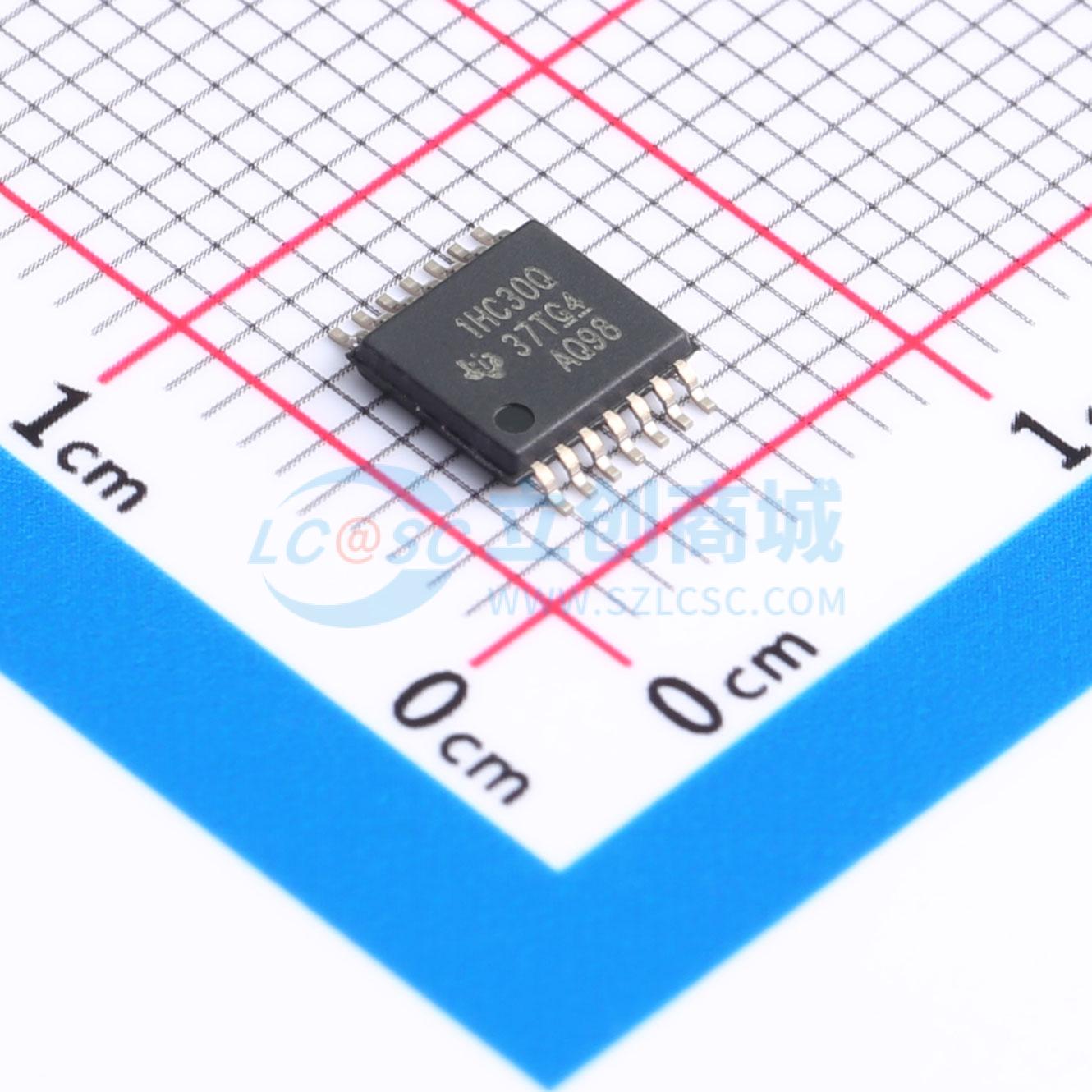

TPS1HC30BQPWPRQ1

单通道汽车智能高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS1HC30-Q1 汽车类 30mΩ、5A 单通道智能高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS1HC30BQPWPRQ1
商品编号: C7496534

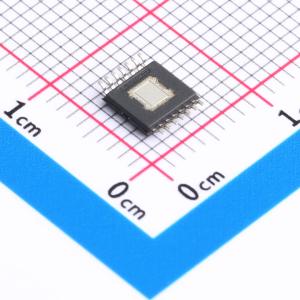

商品封装: HTSSOP-14
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

TPS1HC30-Q1 器件是一款具有全方位保护的高侧电源开关，它集成有 NMOS 功率 FET 和电荷泵，专用于对各类负载进行智能控制。该器件凭借着精确的电流检测和可编程电流限制特性在市场上脱颖而出。由于输入引脚具有 1.5V 低逻辑高电平阈值 VIH，可以使用低至 1.8V 的 MCU。高精度电流检测功能可实现更好的实时监测效果和更准确的诊断，无需进一步校准。外部高精度电流限制功能允许根据应用设置电流限制值。该器件通过在启动或短路条件下有效地钳制浪涌电流，极大地提高了系统的可靠性。TPS1HC30-Q1 器件可用作各种阻性、感性和容性负载（包括低瓦数灯泡、LED、继电器、电磁阀和加热器）的高侧电源开关。

商品特性

具有全面诊断功能的单通道智能汽车高侧电源
开漏状态输出
电流检测模拟输出
宽工作电压范围：3V 至 28V
低待机电流：85°C 下为 2.5μA
工作结温范围： - 40°C 至 150°C
支持 1.8V、3.3V 和 5V 逻辑电压
通过故障检测电压调节功能实现 ADC 保护
可编程电流限制和精度 ±15%（3.5A 时）
高精度电流检测，1A 时精度为 ±6%
过载和短路保护
感性负载负电压钳位
欠压锁定 (UVLO) 保护
具备自恢复功能的热关断和热振荡
接地失效保护和失电保护
反向电池保护
开启和关闭状态输出的开路负载和电池短路检测
过载和接地短路检测
热关断和热振荡检测
符合面向汽车应用的 AEC - Q100 标准：温度等级 1: - 40°C 至 +125°C，TA
通过 ISO7637 - 2 和 ISO16750 - 2 电瞬变抗扰度认证
14 引脚热增强型 PWP 封装

应用领域

汽车显示模块
ADAS 模块
座椅舒适模块
HVAC 控制模块
车身控制模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5A

	属性	参数值
	工作电压	3V~28V
	导通电阻	57mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
