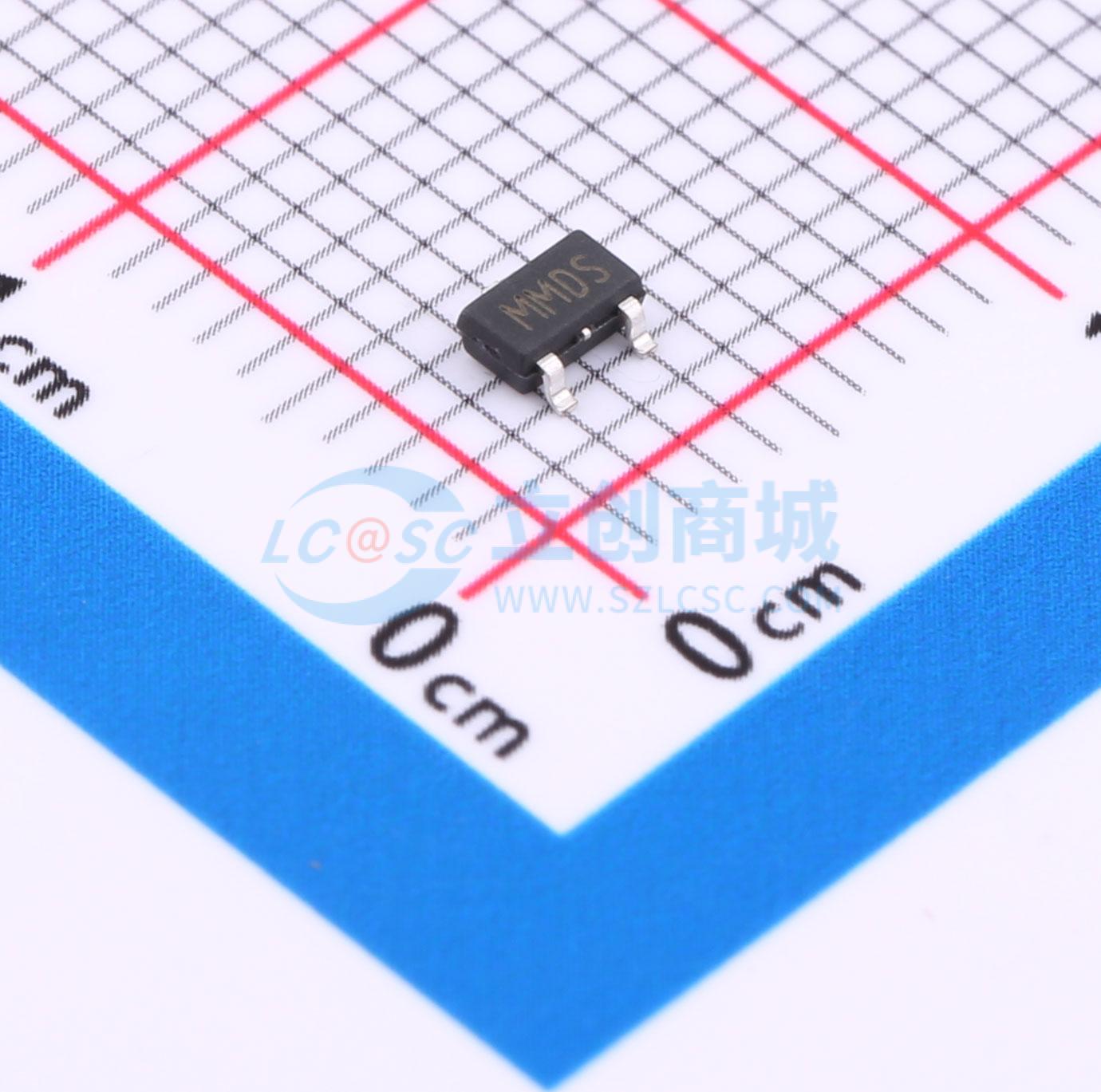

温馨提醒：图片仅供参考，商品以实物为准
KTH1701SU-ST3
高性能、低功耗、全极磁场检测霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- KTH1701是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH1701SU-ST3
- 商品编号
- C7495035
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电流 | 5mA | |
| 工作电流 | 900nA | |
| 工作点(Gs) | 1.6mT~3.6mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 4Gs~2.4mT | |
| 磁延迟 | 1.2mT | |
| 输出类型 | 推挽 | |
| 采样频率 | 25Hz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 限流保护；反向电压保护；短路保护 |
商品概述
KTH1701是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。当施加的S极或N极磁感应强度超过工作点B时，芯片输出低电平并保持；直到S极或N极磁感应强度低于释放点B时，芯片输出高电平。芯片内置温度补偿电路和时钟逻辑电路，确保稳定的工作点和开关频率。该芯片能够以极低的电流消耗提供全极磁响应，可在1.8V至5.5V的供电电压范围内工作，并采用SOT-23-3L、TO-92S和HFBP1010-4L封装。
商品特性
- 低功耗：25Hz版本为0.9μA@1.8V；100Hz版本为2.4μA@1.8V；500Hz版本为10.4μA@1.8V；40kHz版本为2.3mA@1.8V
- 宽工作电压范围：1.8V~5.5V
- 可选磁场阈值：15Gs超低阈值、26Gs超低阈值、36Gs低阈值、48Gs高阈值
- 全极磁场检测
- CMOS推挽输出
- 封装选项：SOT-23-3L、TO-92S、HFBP1010-4L
- 工作温度范围：-40℃~125℃
- ESD性能：HBM 8kV
- 符合RoHS标准
应用领域
- 笔记本电脑和平板电脑开关检测
- TWS耳机
- 手机
- 电子锁
- 阀门位置检测
- 水表、气表、流量计
- 非接触式检测
