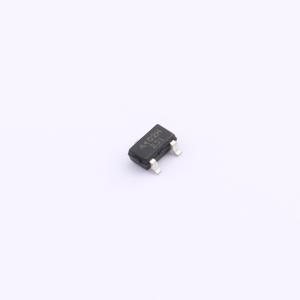

SS360ST-JSM

高压双极锁存/内置上拉电阻/高灵敏度霍尔芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SS360ST采用高压bipolar工艺制程，是一款耐高压双极霍尔开关传感器。该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。输入磁感应强度，输出为数字电压信号。
品牌名称: JSMSEMI(杰盛微)
商品型号: SS360ST-JSM
商品编号: C7496522

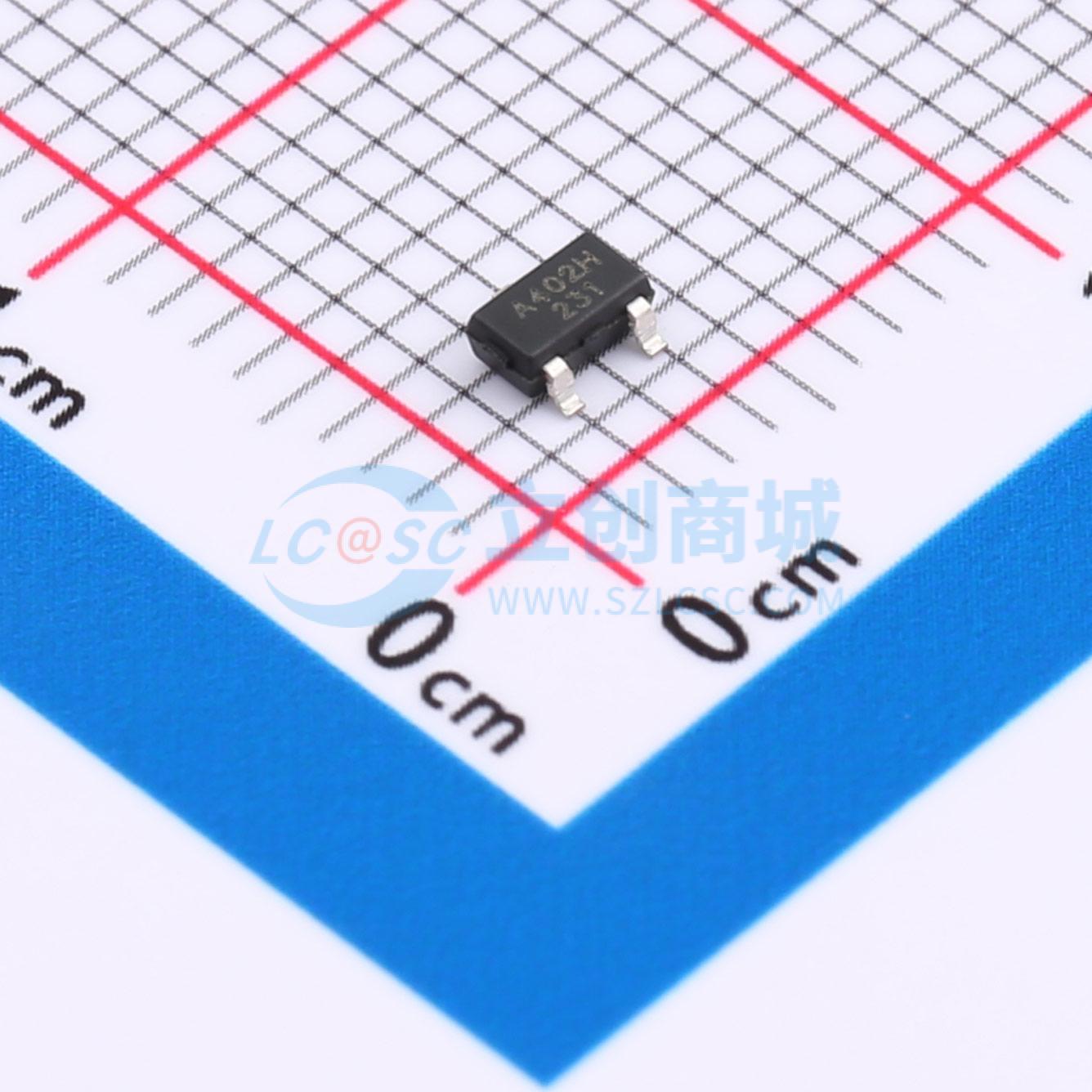

商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

SS360ST采用高压bipolar工艺制程，是一款耐高压双极霍尔开关传感器。该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。输入磁感应强度，输出为数字电压信号。可耐高电压冲击，具有极强的抗噪能力。工作温度范围为 -40℃至150℃，工作电压从3.8V到60V，可驱动电流最大30mA。适用于各种消费类电子、汽车和工业控制等领域。提供TO92S和SOT23两种封装形式，且所有封装都符合RoHS标准。

应用领域

无刷直流电机换向
速度测量
计数
角位置检测
接近检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	双极型
	工作电压	3.8V~60V
	输出电流	30mA
	工作点(Gs)	2.5mT

	属性	参数值
	释放点(Gs)	2.5mT
	工作温度	-40℃~+150℃
	工作电流	4.8mA
	输出类型	开路集电极
