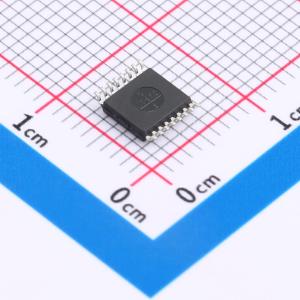

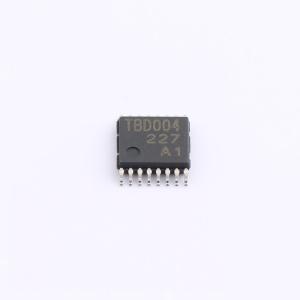

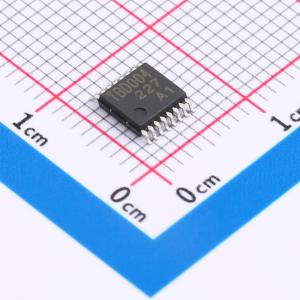

TBD62004AFNG(Z,EL)

7通道灌电流型DMos晶体管阵列

描述

TBD62003A系列和TBD62004A系列是带有7个电路的DMOS晶体管阵列。每个输出都内置有用于切换感性负载的箝位二极管。使用时应注意热条件。特点：- 内置7个电路- 高电压：VOUT = 50 V（最大值）- 高电流：Iout = 500 mA/通道（最大值）- 输入电压（输出开启）：- TBD62003A系列：2.5 V（最小值）- TBD62004A系列：7.0 V（最小值）- 输入电压（输出关闭）：- TBD62003A系列：0.6 V（最大值）- TBD62004A系列：1.0 V（最大值）- 封装选项：- PG型 DIP16-P-300-2.54A- FG型 SOP16-P-225-1.27- FNG型 SSOP16-P-225-0.65B- FWG型 P-SOP16-0410-1.27-002重量：- DIP16-P-300-2.54A：1.11 g（典型值）- SOP16-P-225-1.27：0.16 g（典型值）- SSOP16-P-225-0.65B：0.07 g（典型值）- P-SOP16-0410-1.27-002：0.15 g（典型值）提供了引脚连接和说明，以及每个驱动器的等效电路图。指定了绝对最大额定值和工作范围，包括功率耗散和温度条件。测试电路和时序图涵盖了各种参数，如输出漏电流、输入电流和开通/关断延迟。使用IC时需要注意外部保护电路以防止过流或过压，并考虑散热设计和反电动势。

品牌名称

TOSHIBA(东芝)

商品型号

TBD62004AFNG(Z,EL)

商品编号

C7495063

商品封装

SSOP-16​

包装方式

编带

商品毛重

0.15克(g)
