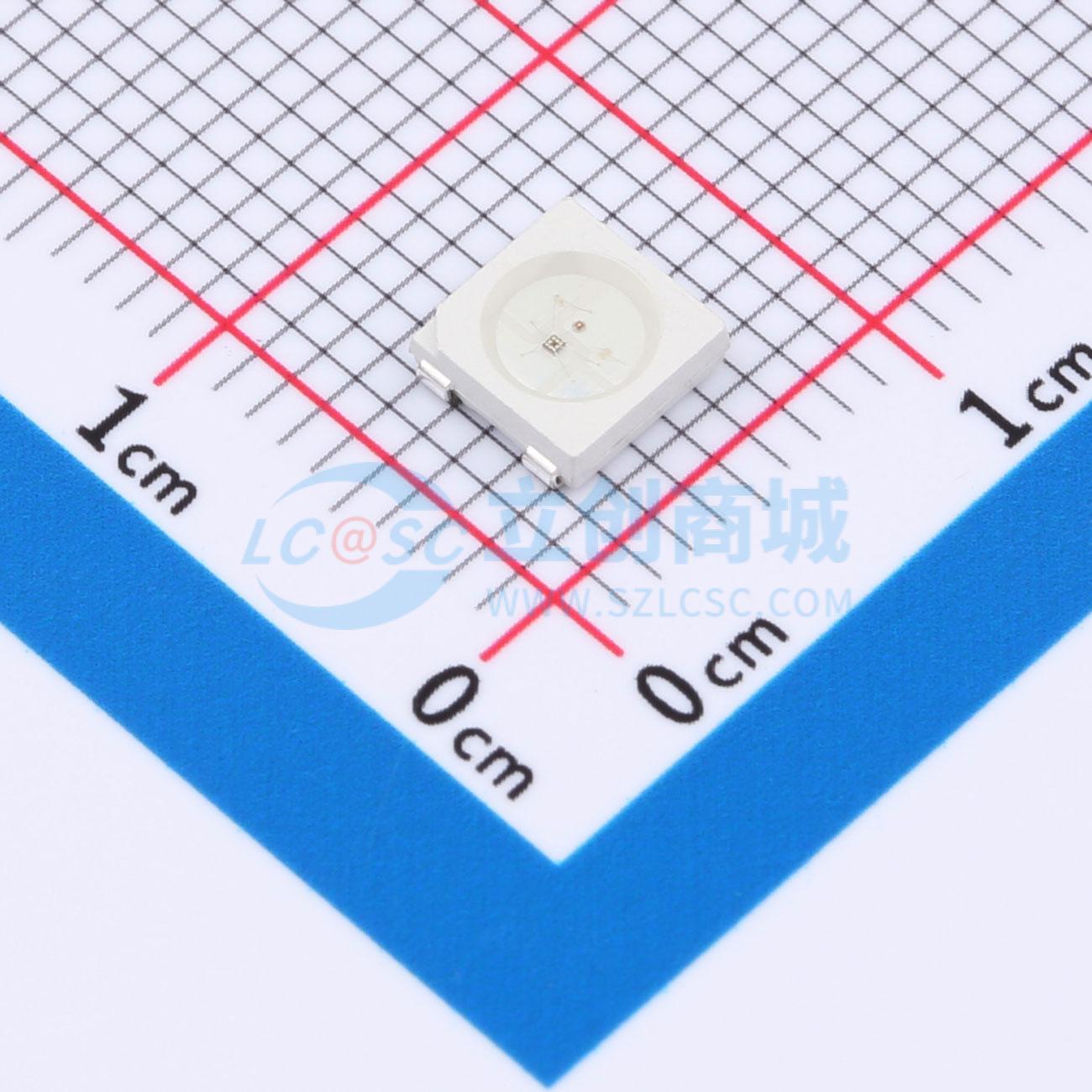

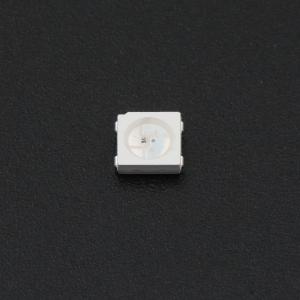

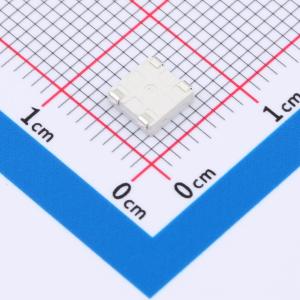

TX1812CXA5-F02
5050RGB集成光源内置IC幻彩灯珠 可寻址单点单控5V5ma
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 小电流5050RGB内置IC，5V，5mA
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1812CXA5-F02
- 商品编号
- C7495076
- 商品封装
- SMD5050-4P
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 静态电流 | 0.8mA | |
| 抗静电能力 | 4000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 5mm | |
| 宽度 | 5.4mm | |
| 高度 | 1.6mm | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 发光强度-红 | 150mcd~300mcd | |
| 发光强度-绿 | 400mcd~800mcd | |
| 发光强度-蓝 | 100mcd~200mcd | |
| 传输延迟 | 200ns | |
| 上升时间 | 400ns | |
| 下降时间 | 400ns |
商品概述
TX1812CXA5-F02 是一款集成了控制电路与发光电路的智能外控 LED 光源。其外形与 5050 LED 灯珠相同，每个元件即为一个独立的像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路、电源稳压电路、内置恒流电路、高精度 RC 振荡器。输出驱动采用专利 PWM 技术，有效保证了像素点发光颜色的一致性。数据协议采用单极性归零码的通讯方式。像素点在上电复位后，通过 DIN 端接收控制器传输的数据。首先接收到的 24 位数据被第一个像素点提取后，在像素点内部进行处理，信号经过一个像素点传输后减少 24 位。
商品特性
- 适用于 LED 全彩发光字灯串、LED 全彩模组、LED 幻彩软硬灯条、LED 护栏管、LED 景观/情景照明
- 适用于 LED 点光源、LED 像素屏、LED 异形屏、机箱风扇氛围灯、各种电子产品及电器设备的跑马灯
- LED 内部集成高质量外控单线串行级联恒流 IC
- 控制电路与芯片集成在 SMD 5050 元器件中，构成一个完整的外控像素点，效果均匀且一致性高
- 内置数据整形电路，任何像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加
- 内置上电复位和掉电复位电路，默认上电不亮灯
- 具备灰度调节电路（256 级灰度可调）
- 红光驱动经过特殊处理，配色更均衡
- 支持单线数据传输，可无限级联
- 采用整形转发强化技术，两点间传输距离超过 10 米
- 数据传输频率可达 800 Kbps，当刷新速率为 30 帧/秒时，级联数不小于 1024 点
