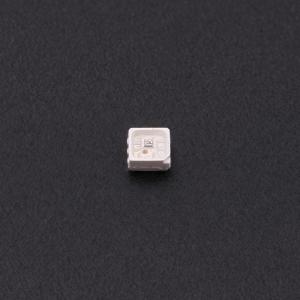

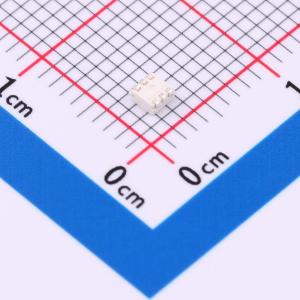

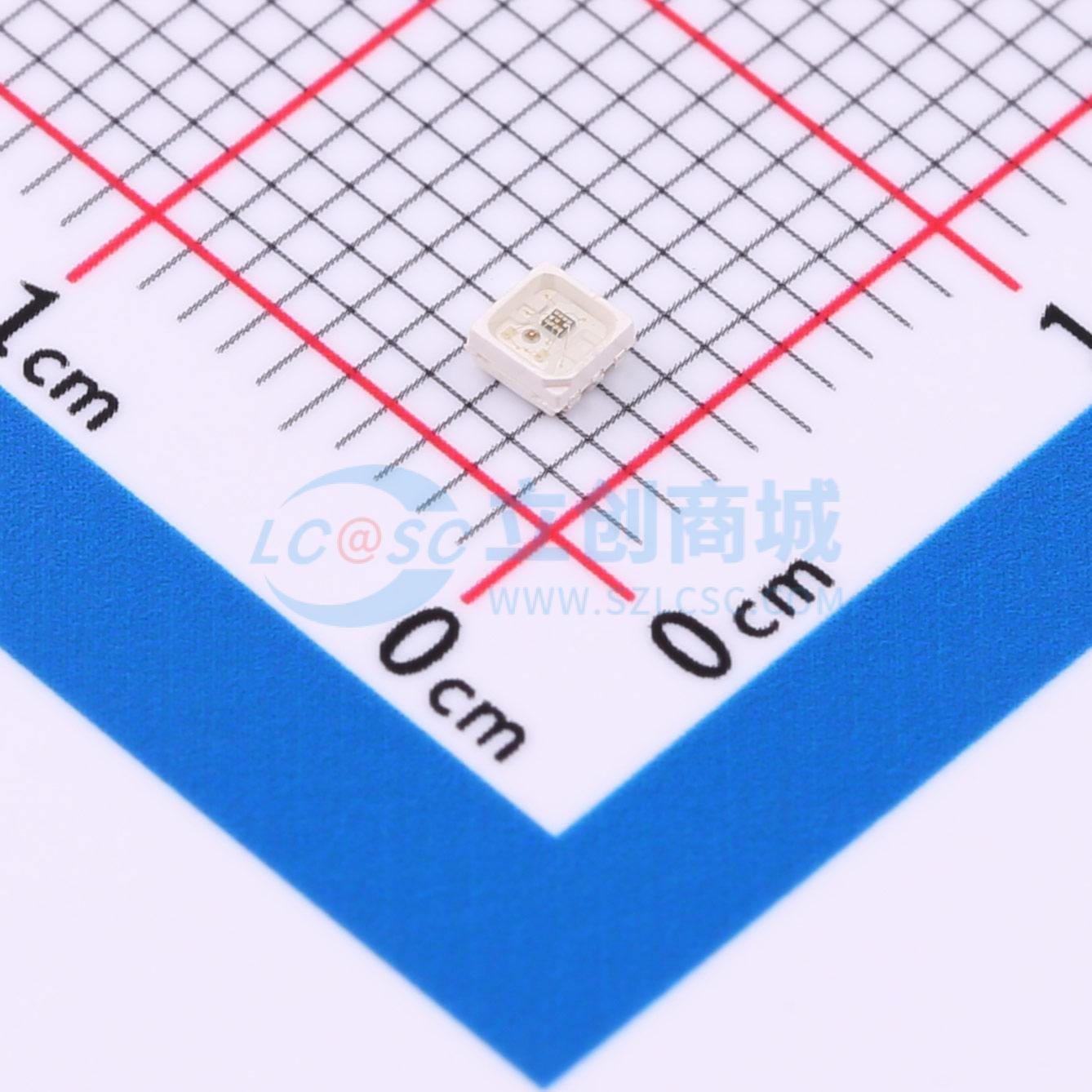

TX1816ZLN-F01
2020幻彩贴片LED灯珠65536高灰度等级可寻址5V12ma
- 描述
- 65536高灰2020RGB内置IC，5V，电流增益功能，适用于高灰度显示显示类产品
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1816ZLN-F01
- 商品编号
- C7495090
- 商品封装
- SMD2020-6P
- 包装方式
- 编带
- 商品毛重
- 0.03215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 1300Kbit/s | |
| 工作电压 | 4V~5.5V | |
| 静态电流 | 0.8mA | |
| 透镜颜色 | 雾状透镜 | |
| 抗静电能力 | 3000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz |
| 属性 | 参数值 | |
|---|---|---|
| 发光角度 | 120° | |
| 长度 | 2.2mm | |
| 宽度 | 2.2mm | |
| 高度 | 1.05mm | |
| 功能特性 | 内置单向传输功能 | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 800mcd~1200mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 200ns | |
| 上升时间 | 60ns | |
| 下降时间 | 60ns |
商品概述
TX1816ZLN-F01 是一款三通道高灰度 LED 恒流驱动专用集成电路。其内部集成了微控制器单线数字接口、数据锁存器、LED 恒流驱动模块、脉宽调制亮度控制电路以及伽马校正电路。该器件支持通过其双通道输入和输出数字接口进行级联连接，外部控制器仅需单线即可实现对芯片的控制。其备用通讯端口设计，可确保在级联链路中某颗芯片损坏时，不影响后续级联器件的正常使用。每个输出驱动端口的恒流值与脉宽调制亮度值均可通过指令进行独立设置。
商品特性
- 默认恒流输出值为 3.5mA
- 具备电流增益功能
- 默认上电状态为不亮灯
- 可通过控制器调节恒流输出值
- 集成灰度调节电路，支持 65536 级灰度调节
- 内置高精度、高稳定性的振荡器
- 具备数据整形功能：接收完成本单元数据后，自动对后续数据进行整形并输出
- 数据传输速率高达 1.3MHz
- 采用灯驱一体封装形式
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
- LED点光源
- LED像素屏
- LED异形屏
- 各种电子产品的跑马灯
- 电器设备的跑马灯
