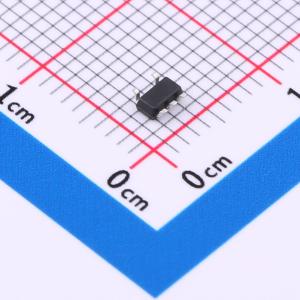

温馨提醒：图片仅供参考，商品以实物为准

CN106C

高端电流检测运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成电路 CN106是一款高端电流检测运算放大器，由于其最大300微伏的输入失调电压(CN106A)和最大20纳安的输入偏置电流，使得CN106应用非常广泛，灵活。 CN106通过检测外部电流检测电阻两端的电压检测电流，然后内部电路把此检测电压放大20倍，并转换成以地(GND)为参考点的电压在OUT管脚输出。低输入失调电压使得CN106可以检测很小的电压，所以可以使用比较小的电流检测电阻，降低了电流检测电阻的功耗。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN106C
商品编号: C7495111
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	32V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	5mV
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	-
	输入偏置电流(Ib)	20nA

商品概述

CN106是一款高端电流检测运算放大器，由于其最大300微伏的输入失调电压(CN106A)和最大20纳安的输入偏置电流，使得CN106应用非常广泛，灵活。 CN106通过检测外部电流检测电阻两端的电压检测电流，然后内部电路把此检测电压放大20倍，并转换成以地(GND)为参考点的电压在OUT管脚输出。低输入失调电压使得CN106可以检测很小的电压，所以可以使用比较小的电流检测电阻，降低了电流检测电阻的功耗。宽输入电压范围，高精度和宽工作温度范围使得CN106非常适合工业控制和电源管理应用。CN106的工作电流低至60微安，也可应用于低功耗或者电池供电的场合。 CN106采用5管脚的SOT-23封装。 CN106是一款高端电流检测运算放大器，通过一个外部电流检测电阻可以实现高精度的电流检测。检测电压被内部放大器放大20倍，并转换成以地(GND)为参考点的输出电压。取决于应用环境，OUT管脚的输出信号可以直接使用，也可以经过滤波以后使用。

商品特性

工作电压范围：3V 到 32V
内部固定的电压增益：20
输入失调电压：CN106A：最大300微伏；CN106B：最大1.5毫伏；CN106C：最大5毫伏
输入偏置电流：最大20纳安
电源抑制比(PSRR)：100dB
工作电流：60微安 (VCC = 12V)
工作温度范围：-40°C 到 +85°C
封装形式：SOT-23-5
产品无铅，满足rohs指令，不含卤素

应用领域

太阳能供电系统
电流检测或测量应用
电池监控
电机控制
过流检测和故障检测
照明电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	-
	共模抑制比(CMRR)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	60uA
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	3V~32V
