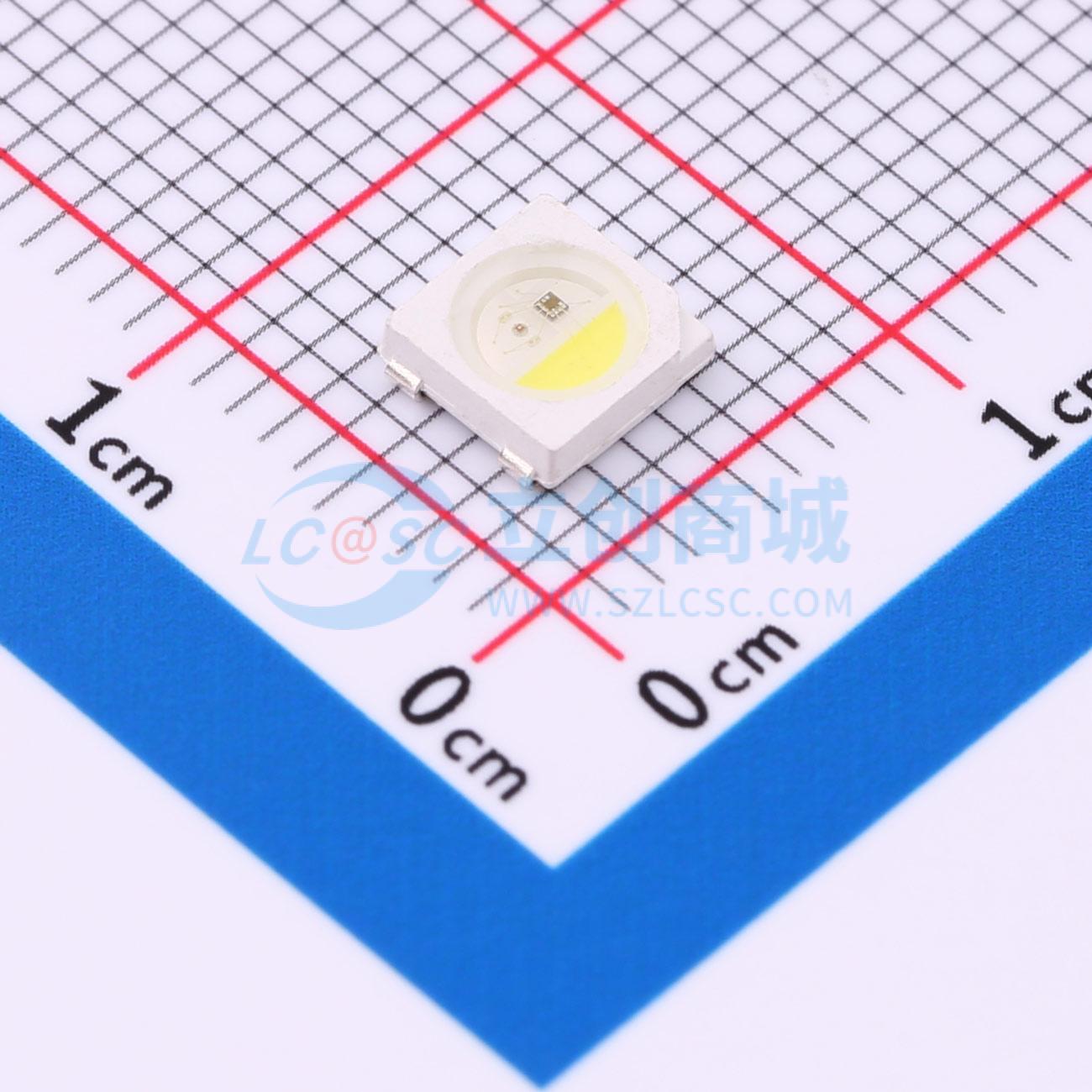

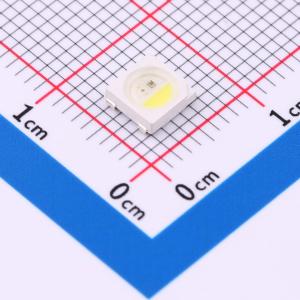

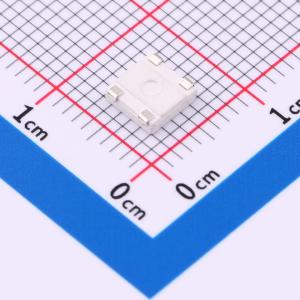

TX1812CLL-FW802
5050RGBW四色集成光源内置IC幻彩灯珠 可寻址单点单控5V12ma
- 描述
- RGBW5050内置IC，5V，12mA，色温：8000k
- 品牌名称
- TCWIN(天成)
- 商品型号
- TX1812CLL-FW802
- 商品编号
- C7495081
- 商品封装
- SMD5050-4P
- 包装方式
- 编带
- 商品毛重
- 0.1578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 520nm~530nm | |
| 主波长-蓝 | 465nm~475nm | |
| 工作电压 | 5V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz | |
| 长度 | 5mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 5.4mm | |
| 高度 | 1.6mm | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 发光强度-红 | 200mcd~300mcd | |
| 发光强度-绿 | 600mcd~800mcd | |
| 发光强度-蓝 | 200mcd~300mcd | |
| 传输延迟 | 500ns | |
| 上升时间 | - | |
| 下降时间 | - |
商品概述
TX1812CLL是一款四通道LED驱动集成电路，内部集成了微控制器数字接口、数据锁存器和LED驱动等电路。通过外部微控制器可实现对该灯珠的独立灰度调节以及级联控制，适用于显示屏类产品的彩色点阵发光应用。其数据协议采用单线归零码通信方式。灯珠上电复位后，开始接收DIN端口输入的数据；在接收完32位数据后，DO端口开始转发数据，为下一颗灯珠提供输入。在转发开始前，DO端口保持低电平，此时灯珠不接收新数据。灯珠的OUTG、OUTR、OUTB、OUTW等PWM输出端口会根据接收到的32位数据，输出相应占空比的信号，信号频率为4KHz。
商品特性
- 内部集成高质量外控单线串行级联恒流驱动集成电路
- 可通过控制器调节输出恒流值
- 内置RGBW四路输出通道
- 内置上电复位和掉电复位电路，实现上电不亮灯
- 集成灰度调节电路，支持256级灰度可调
- 内置高精度、高稳定性的振荡器
- 内置数据整形电路，每个像素点接收信号后均经过波形整形再输出
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
